RU 2386101 C1, 10.04.2010. RU 2351887 C1, 10.04.2009. EP 1116930 A1, 18.07.2001. EP 1087203 A1, 28.03.2001.
Имя заявителя:
Черниченко Владимир Викторович (RU)
Изобретатели:
Черниченко Владимир Викторович (RU) Шепеленко Виталий Борисович (RU)
Патентообладатели:
Черниченко Владимир Викторович (RU)
Реферат

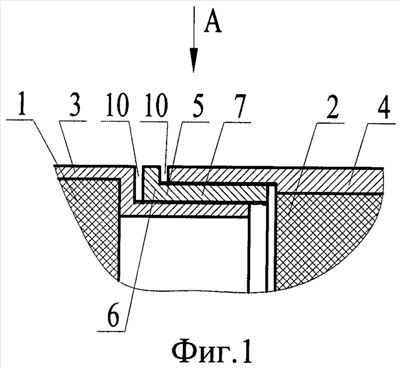

Изобретение относится к области взрывных работ, более конкретно к взрывным устройствам. Взрывное устройство содержит два заряда взрывчатого вещества, помещенные в раздельные отсеки, соединительный узел. Соединительный узел расположен между корпусами отсеков. Соединительный узел выполнен в виде цельной конструкции из материала, величина акустического импеданса которого отличается от величины акустического импеданса материалов корпусов отсеков взрывного устройства не менее чем в два раза. Внешняя поверхность соединительного узла выполнена с разными диаметрами. Часть с большим диаметром размещена в продольном сечении боеприпаса между соединяемыми отсеками. Часть с меньшим диаметром находится во взаимодействии с ответными частями соединяемых отсеков. Часть соединительного узла, контактирующего с отсеками, выполнена со сквозными отверстиями в виде параллелограмма. Одна из сторон параллелограмма параллельна торцу соединительного узла. Достигается повышение зашиты от воздействия ударной волны ранее сработавшего заряда, проходящей по корпусу взрывного устройства на другие отсеки взрывного устройства. 1 з.п. ф-лы, 2 ил.
