Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Изобретатели:
Абрамов Юрий Борисович (RU) Замарахин Василий Анатольевич (RU) Кириллов Юрий Николаевич (RU) Пристягин Александр Александрович (RU)
Патентообладатели:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Реферат

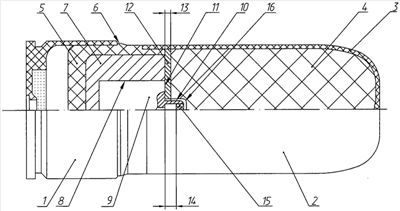

Изобретение относится к области оборонной техники, а именно к патронам для ручных гранатометов. Патрон содержит гильзу и снаряд. Гильза скреплена со снарядом разрушаемой при выстреле связью. Снаряд включает тонкостенную оболочку с боевым зарядом, пластиковую крышку, взрывательное устройство с детонатором и шайбу. Пластиковая крышка выполнена в форме стакана с отформованным на нем ведущим пояском. В полости крышки размещен заполняющий ее и неразрушаемый при выстреле вкладыш с глухой осевой полостью со стороны боевого заряда. В глухой осевой полости установлено взрывательное устройство. Детонатор взрывательного устройства размещен в торцевой выемке, выполненной в боевом заряде. Шайба установлена между крышкой и боевым зарядом и имеет наружный диаметр, равный диаметру боевого заряда. Шайба выполнена толщиной, обеспечивающей ее размещение между передним торцем корпуса взрывательного устройства и зарядом его детонатора. Шайба содержит осевое отверстие. Отверстие в шайбе выполнено диаметром, обеспечивающим ее установку на детонатор взрывательного устройства по ходовой посадке. Крышка, вкладыш, корпус взрывательного устройства и шайба образуют наседающую массу, поступательная энергия которой при стрельбе на минимальную дальность равна или близка к энергии, действующей на нее при взрыве боевого заряда. Достигается повышение надежности срабатывания боевого заряда снаряда. 1 ил.
