US 5835051 А, 10.11.1998. US 4406227 А, 27.09.1993. RU 2146352 С1, 10.03.2000. FR 2635381 А1, 16.02.1990. DE 4115384 А1, 12.11.1992. ЕР 0568436 А1, 03.11.1992.
Имя заявителя:
Швайковский Владимир Алексеевич (RU), Ковбасюк Иосиф Семенович (RU), Юровский Евгений Кузьмич (RU), Ланг Виктор Фридрихович (RU), Скударнов Анатолий Яковлевич (RU), Коблев Владимир Даулетович (RU), Иванов Владимир Иванович (RU)
Изобретатели:
Швайковский Владимир Алексеевич (RU) Ковбасюк Иосиф Семенович (RU) Юровский Евгений Кузьмич (RU) Ланг Виктор Фридрихович (RU) Скударнов Анатолий Яковлевич (RU) Коблев Владимир Даулетович (RU) Иванов Владимир Иванович (RU)
Патентообладатели:
Швайковский Владимир Алексеевич (RU) Ковбасюк Иосиф Семенович (RU) Юровский Евгений Кузьмич (RU) Ланг Виктор Фридрихович (RU) Скударнов Анатолий Яковлевич (RU) Коблев Владимир Даулетович (RU) Иванов Владимир Иванович (RU)
Реферат

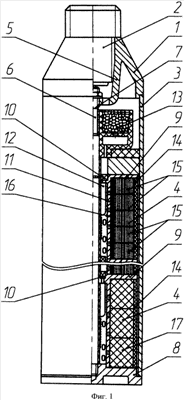

Изобретение предназначено для защиты военных и гражданских объектов от разведывательных и атакующих средств противника, наводимых и действующих в оптическом и радиоволновом диапазонах длин волн электромагнитного излучения путем создания над любым видом подстилающей поверхности маскирующих аэрозольных завес и/или ложных целей. Снаряд имеет трубчатый корпус, блок кассет с полезной нагрузкой и пусковое устройство. В кассете, содержащей полезную нагрузку в виде дипольного материала, по наружной поверхности ее перфорированного трубчатого корпуса параллельно ее продольной оси установлены две пары толкателей в виде полуцилиндров, причем вторая их пара перекрывает первую со сдвигом плоскости разъединения на 90 градусов. В кассете, содержащей полезную нагрузку в виде дымообразующего материала, выполненного в форме множества гибких пластин из несгораемого материала с нанесенным на них дымообразующим составом и установленных веерообразно в объеме, образованном ее перфорированным трубчатым корпусом и фланцем кассеты. Пусковое устройство установлено в стакане трубчатого корпуса, связанном с блоком кассет центральной стяжкой, имеющей ослабленное сечение в месте крепления блока со стаканом. Пиротехническая связь заряда пускового устройства и метательного заряда блока кассет выполнена через отверстия в стакане корпуса. Средства инициирования и выброса блока кассет выполнены в виде последовательной пиротехнической связи пирозамедлителей и импульсных зарядов, при этом пирозамедлители установлены во фланце каждой кассеты блока, а импульсные заряды - на центральной стяжке блока в полости каждой кассеты, образованной перфорированным ее трубчатым корпусом и фланцами кассет. Использование изобретения повышает эффективность защиты объектов с использованием дипольного и/или дымообразующего материала постановкой эффективных размеров объемного аэрозольного облака - ложной цели. 2 з.п. ф-лы, 5 ил.
