RU 2368865 C1, 27.09.2009. RU 2340863 C1, 10.12.2008. RU 54165 U1, 10.06.2006. WO 2007054077 A1, 18.05.2007. US 7441505 B1, 28.10.2008. US 5222798 A1, 29.06.1993.
Имя заявителя:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Изобретатели:
Абрамов Юрий Борисович (RU) Замарахин Василий Анатольевич (RU) Кириллов Юрий Николаевич (RU) Петраков Александр Сергеевич (RU)
Патентообладатели:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Реферат

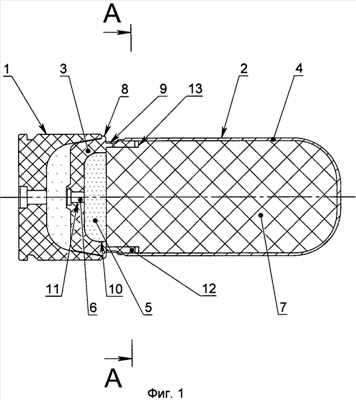

Изобретение относится к сигнальным патронам для ручных гранатометов. Патрон содержит гильзу и гранату, которые скреплены разрушаемой при выстреле связью. Граната включает корпус с ведущим пояском над его утолщенным дном, обтекатель, пиротехнический замедлитель, заряд дымного ружейного пороха и шашку осветительного состава. Корпус выполнен в форме стакана, а обтекатель в форме колпака. Обтекатель скреплен с корпусом разрушаемой при срабатывании гранаты связью. Пиротехнический замедлитель установлен в отверстии дна корпуса. Заряд дымного ружейного пороха размещен в торцевой выемке дна корпуса. Дно корпуса отформовано из пластика с наружной кольцевой канавкой перед ведущим пояском и торцевыми выступами. Обтекатель снабжен цилиндрическим удлинителем, у переднего торца которого выполнено наружное диаметральное утонение его стенки. Осветительный состав запрессован в обтекатель и цилиндрический удлинитель. Обтекатель своим цилиндрическим удлинителем одет на пластиковый корпус до упора в него осветительным составом. Торцевые выступы корпуса размещены в торцевых пазах осветительного состава, а их разрушаемая при срабатывании гранаты связь образована закаткой части утоненной стенки цилиндрического удлинителя в кольцевую канавку корпуса. Достигается повышение надежности и безопасности работы патрона. 1 з.п. ф-лы, 2 ил.
