RU 2196294 C1, 10.01.2003. RU 2248514 C1, 20.03.2005. US 3820464 A, 28.06.1974. RU 2082943 C1, 27.06.1997. RU 2079099 С1, 10.05.2007.
Имя заявителя:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (ГУП "КБП") (RU)
Изобретатели:
Брызжев Александр Владимирович (RU) Зеленко Виктор Кириллович (RU)
Патентообладатели:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (ГУП "КБП") (RU)
Реферат

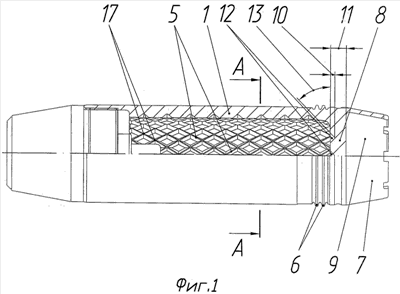

Изобретение относится к осколочным боеприпасам с заданным дроблением корпуса на поражающие элементы. Корпус осколочного боеприпаса содержит цилиндрическую оболочку, на внутренней поверхности которой выполнена осколочная сетка из спиральных и встречно-направленных рифлей, имеющих глубину 0,250,55 толщины стенки оболочки и образующих полуготовые осколки по форме усеченных пирамид, сопряженных своими ромбовидными основаниями, ведущий поясок и сформированную посредством донной перемычки открытую назад камеру разрежения в коническом хвостовике. Осколки ориентированы большой диагональю своих оснований относительно образующей оболочки в пределе ±15°. Длина этой диагонали превышает толщину стенки оболочки в 1,52,5 раза, а длину малой диагонали - в 1,42,0 раза. Донная перемычка со стороны оболочки дополнительно оснащена слоем полуготовых осколков, образованных впадинами глубиной 0,20,4 толщины донной перемычки и по форме многогранных пирамид, боковые грани которых наклонены относительно плоскости перемычки под углом 40°50°. Основания при этом имеют суммарную площадь не менее 0,22 площади донной перемычки. Камера разрежения выполнена глубиной не более 1,5 калибра и имеет толщину боковой стенки не более 0,35 толщины донной перемычки. Достигается повышение эффективности осколочного действия снаряда. 3 ил.
