RU 2090812 C1, 20.09.1997. RU 2239777 C1, 10.11.2004. US 5835051 A, 10.11.1998. US 4406227 A, 27.09.1993.
Имя заявителя:
ФГУП "ФНПЦ "НИИ ПРИКЛАДНОЙ ХИМИИ" (RU)
Изобретатели:
Вареных Николай Михайлович (RU) Емельянов Валерий Нилович (RU) Вагонов Сергей Николаевич (RU) Брыксин Сергей Викторович (RU)
Патентообладатели:
ФГУП "ФНПЦ "НИИ ПРИКЛАДНОЙ ХИМИИ" (RU)
Реферат

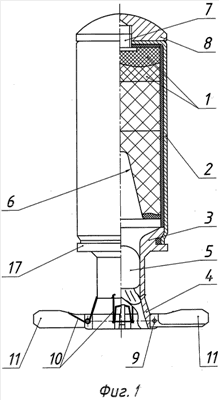

Изобретение относится к реактивным дымообразующим снарядам, рассеивающим газо-аэрозольные материалы, которые служат в качестве мишени с инфракрасным излучением. Дымовой боеприпас, запускаемый из трубчатой направляющей, содержит оснащенный лопастным аэродинамическим стабилизатором корпус, закрытый сферическим обтекателем, и функциональное наполнение, примыкающее к выходному соплу и сообщающееся с узлом инициирования. Корпус боеприпаса геометрически замкнут через демпфирующую крышку, опирающуюся на монолитный обтекатель, в трубчатой направляющей, выполненной в форме гильзы, во фланце которой установлен узел инициирования. Функциональное наполнение из дымообразующего пиротехнического состава примыкает непосредственно к соплу, где размещен воспламенительно-вышибной заряд, а в гильзе выполнены радиальные рифли под опорный уступ наружных карманов сопла, где сложены подпружиненные лопасти аэродинамического стабилизатора. Открытый торец гильзы завальцован на демпфирующую крышку. Причем торец функционального наполнения, примыкающий к соплу, имеет поднутрение. Достигается повышение функциональной надежности и эффективности действия по назначению при упрощении конструкции и огневой системы запуска и метания. 2 з.п. ф-лы, 2 ил.
