БОЕВАЯ ЧАСТЬ ОСКОЛОЧНОГО ДЕЙСТВИЯ

Номер публикации патента: 2179297

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000106985/02		Получить полное описание патента

Реферат

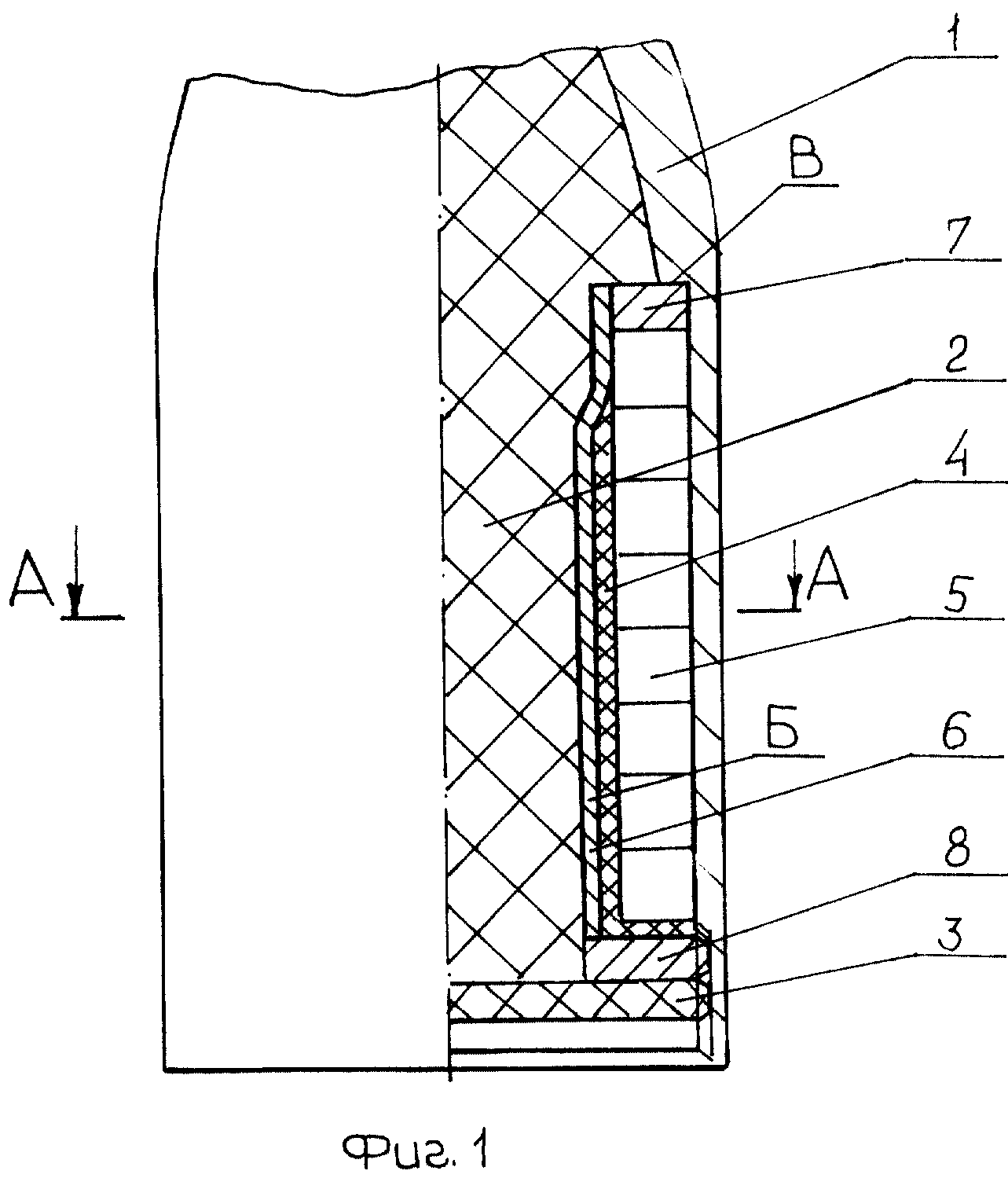

Изобретение относится к области военной техники и может быть использовано при разработке боевых частей осколочного действия с готовыми поражающими элементами, в том числе боевых частей реактивных снарядов к системам залпового огня. Предлагаемая конструкция боевой части осколочного действия имеет в своем составе корпус, матрицу с готовыми поражающими элементами, заряд взрывчатого вещества, фиксатор, крышку и кожух. Между зарядом взрывчатого вещества и матрицей с готовыми поражающими элементами размещен тонкостенный кожух, на поверхности которого образовано не менее трех продольных рифлей, шириной 0,2-0,5 толщины стенки матрицы, а спереди кожух снабжен кольцевым фланцем. В корпусе выполнен кольцевой уступ, причем кольцевой фланец установлен с возможностью взаимодействия с кольцевым уступом и жестко скреплен с кожухом. Фиксатор выполнен в виде резьбового кольца, внутренний диаметр которого не более диаметра кожуха по продольным рифлям. Внутренний диаметр продольных рифлей составляет 0,93-0,97 диаметра заряда взрывчатого вещества в зоне его контакта с кожухом. Использование изобретения позволяет разработать боевую часть осколочного действия с готовыми поражающими элементами с повышенной безопасностью боеприпаса как в служебном обращении, так и при выстреле и упрощает технологию сборки и снаряжения боевой части при обеспечении требуемой эффективности осколочного действия. 2 ил.
