| ХВОСТОВОЕ ОПЕРЕНИЕ ВРАЩАЮЩЕЙСЯ РАКЕТЫ |  |
Номер публикации патента: 2182308 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F42B010/06 | | Аналоги изобретения: | Реактивные снаряды системы залпового огня 9К57. Техническое описание и инструкция по эксплуатации. Часть 2. - М.: Военное издательство, 1988, с.6, 7, рис.2. RU 2071027 C1, 27.12.1996. DE 3829895 A1, 08.11.1990. US 5048772, 17.09.1991. US 4588145, 13.05.1986. |
| Имя заявителя: | ОАО Федеральный научно-производственный центр "Станкомаш" | | Изобретатели: | Собко В.Ф.
Бондарев Л.Г.
Слемзин В.К.
Семилет В.В.
Денежкин Г.А.
Трегубов В.И.
Ерохин В.Е.
Герасимов В.С.
Бабинцев А.И.
Тарасов А.И. | | Патентообладатели: | ОАО Федеральный научно-производственный центр "Станкомаш" |
Реферат | |

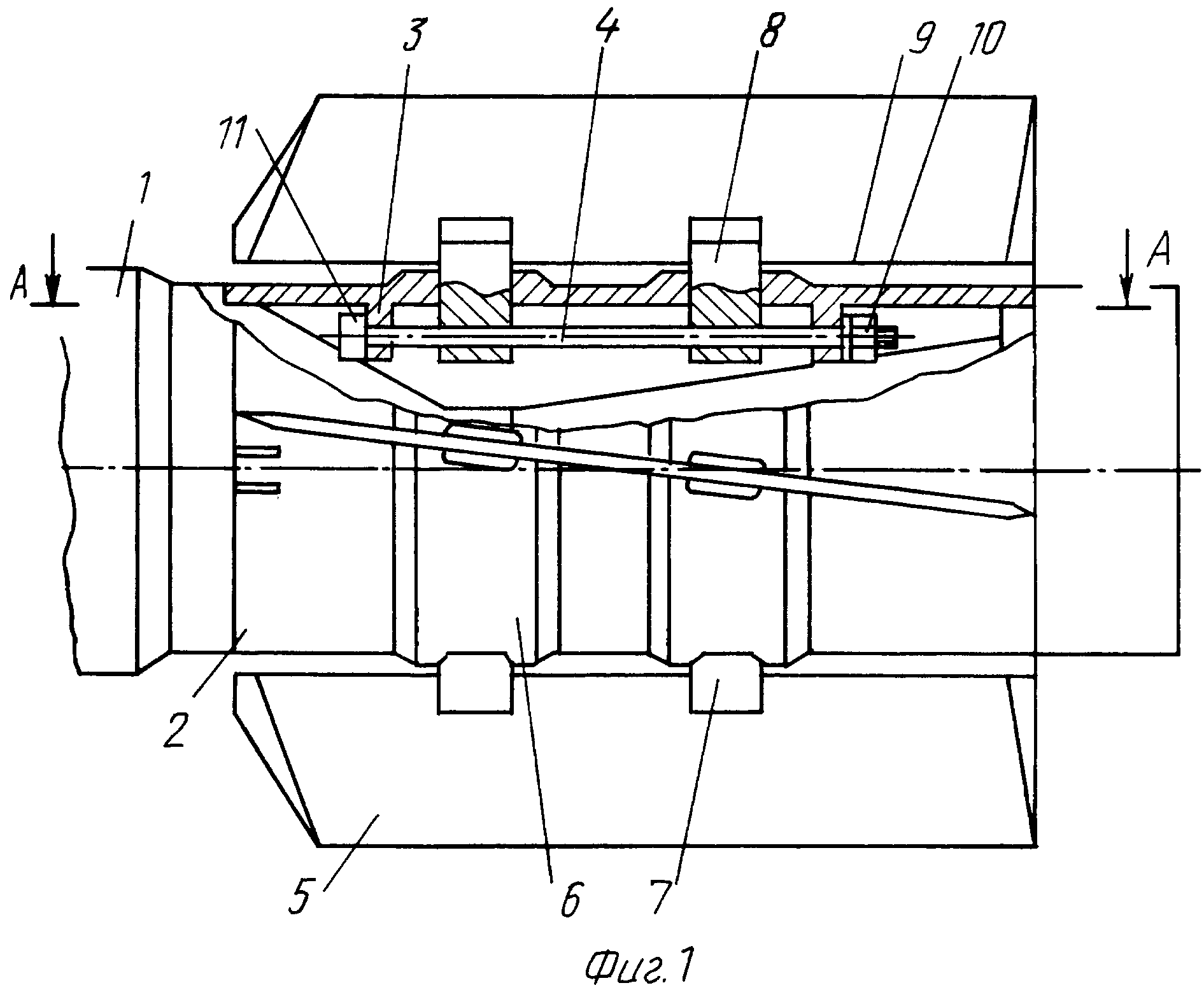

Изобретение относится к ракетам, вращение которых на траектории обеспечивается хвостовым оперением, и может быть использовано при разработке реактивных систем залпового огня. Хвостовое оперение вращающейся ракеты содержит тонкостенную обечайку с закрепленными на ней посредством осей стабилизирующими поверхностями со стойками. На обечайке выполнены наружные кольцевые утолщения с отверстиями, в которых размещены стойки, а в них, под обечайкой вдоль корневых кромок стабилизирующих поверхностей, размещены оси стабилизирующих поверхностей, выполненных в виде стержневых тяг, с наклоном к продольной оси ракеты в направлении ее вращения. При этом стержневые тяги снабжены натяжным устройством, а их число кратно числу стабилизирующих поверхностей. Изобретение позволяет повысить надежность функционирования и обеспечить оптимальное качество конструкции при угловой скорости вращения ракеты на траектории более 15 об/с. 2 ил.
|
