| ВРАЩАЮЩИЙСЯ СВЕРХЗВУКОВОЙ РЕАКТИВНЫЙ СНАРЯД |  |
Номер публикации патента: 2166178 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F42B015/00 F42B010/14 F42B010/26 | | Аналоги изобретения: | Боевая машина БМ-21: Техническое описание и инструкция по эксплуатации. - М.: Воениздат МО СССР, 1977, с.74-75. RU 2125702 C1, 27.01.1999. US 4165847, 28.08.1979. US 5078336, 07.01.1992. GB 1586599, 25.03.1981. FR 2308904, 19.11.1976. DE 2518645, 05.11.1976. |
| Имя заявителя: | Государственное унитарное предприятие Брянский химический завод | | Изобретатели: | Гилик Г.Б.
Иванов А.Н.
Пыгин А.Ф.
Хрыкова О.Н.
Игнатенко А.В.
Макаровец Н.А.
Денежкин Г.А.
Семилет В.В.
Обозов Л.И.
Петуркин Д.М.
Филатов В.Г.
Подчуфаров В.И.
Куксенко А.Ф.
Батов А.Г.
Базарный А.Н. | | Патентообладатели: | Государственное унитарное предприятие Брянский химический завод |
Реферат | |

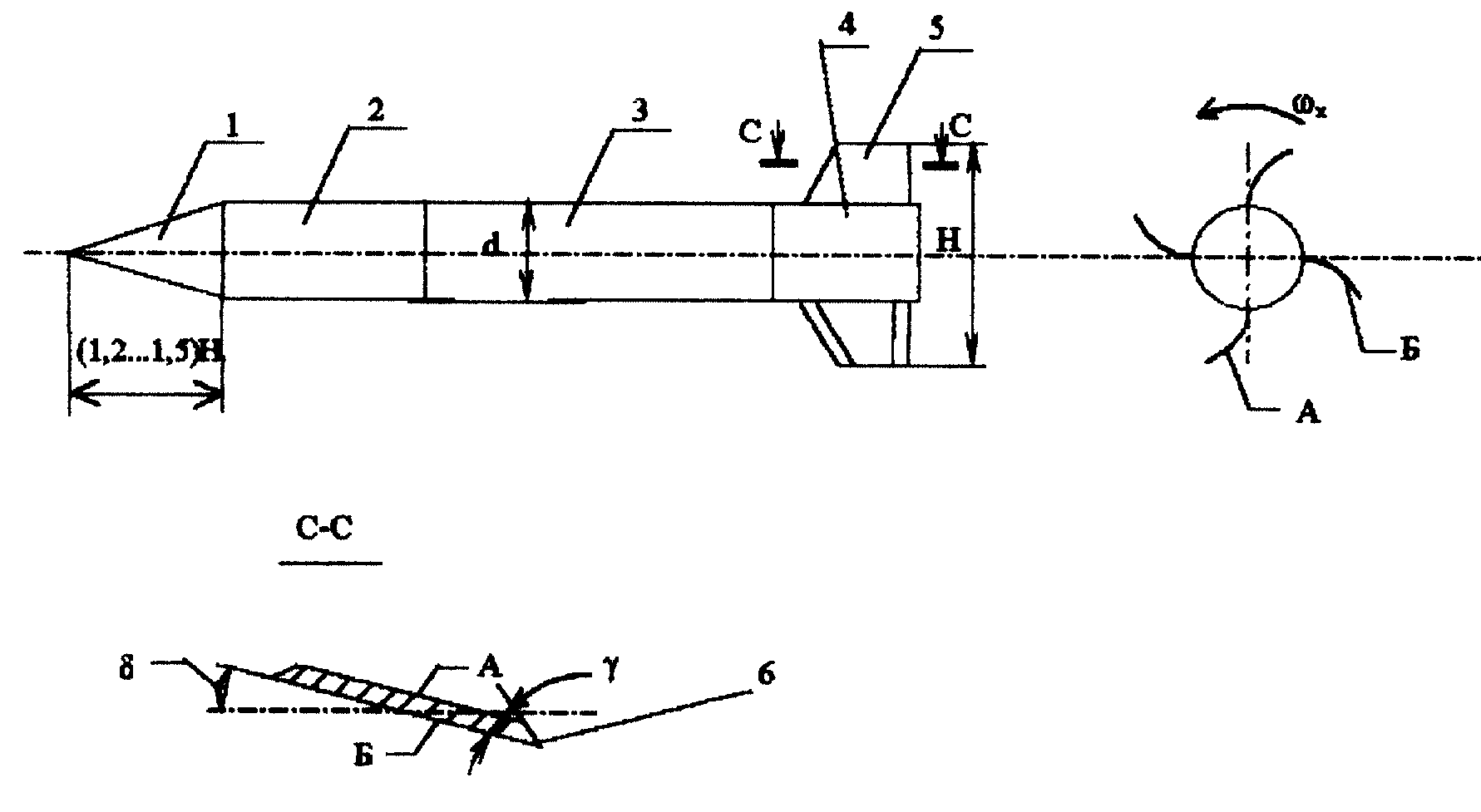

Изобретение относится к ракетной технике. Вращающийся сверхзвуковой реактивный снаряд содержит заостренную носовую часть, боевой отсек, реактивный двигатель и аэродинамический стабилизатор. Дугообразные лопасти стабилизатора установлены выпуклыми поверхностями в направлении вращения снаряда, а вогнутые поверхности ориентированы в сторону носовой части снаряда. Передние и задние кромки каждой лопасти выполнены с односторонним заострением со скосом, расположенным на выпуклой поверхности лопасти. Отношение среднего угла установки лопастей стабилизатора к углу скоса кромок находится в пределах (0,02-0,03) H/d. Отношение длины заостренной носовой части к размаху стабилизатора выполнено равным 1,2-1,5, где H - размах лопастей стабилизатора, d - калибр снаряда. Изобретение позволяет увеличить дальность стрельбы, повысить боевую эффективность и надежность функционирования снаряда. 1 ил.
|
