RU 2229091 С2, 20.05.2005. RU 2098742 С1, 10.12.1997. RU 2143095 С1, 20.12.1999. US 5297491 А, 29.03.1994. DE 202005002393 U1, 04.05.2005.
Имя заявителя:
Открытое акционерное общество "Механический завод" (RU)
Изобретатели:
Трантов Анатолий Васильевич (RU) Миняков Александр Иванович (RU) Михеева Татьяна Васильевна (RU) Щеголев Андрей Владиславович (RU)
Патентообладатели:
Открытое акционерное общество "Механический завод" (RU)
Реферат

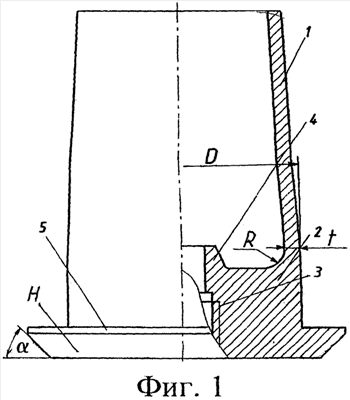

Изобретение относится к конструкции металлических цельнотянутых гильз для метательных зарядов. Гильза для метательного заряда содержит корпус, дно, сопряженное с корпусом по радиусу, сосок, гнездо под средство воспламенения и фланец. Фланец снабжен направляющей, выполненной под углом 41,0-49,0° к полотну дна гильзы. Радиус сопряжения дна с корпусом выполнен равным 0,006-0,03 наружного диаметра корпуса в месте перехода прямолинейной образующей внутренней поверхности корпуса в радиусную образующую. Толщину стенки корпуса в том же месте выбирают равной 0,13-0,59 радиуса сопряжения дна с корпусом. Изобретение позволяет создать гильзу, работающую при давлении более 500 МПа (5000 кг/см2), имеющую необходимую прочность стенки корпуса при максимальном давлении пороховых газов в каморе орудия. 5 з.п. ф-лы, 2 ил.
