| ПАТРОННАЯ ГИЛЬЗА |  |
Номер публикации патента: 2179701 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F42B005/26 | | Аналоги изобретения: | US 5507232 А, 16.04.1996. US 2402068 А, 14.01.1944. RU 94014747 А, 20.12.1998. DE 2357340 А, 04.07.1974. ЕР 0170745 А, 12.02.1986. |
| Имя заявителя: | Государственное унитарное предприятие "Производственное объединение "Ульяновский машиностроительный завод" | | Изобретатели: | Ситников В.А.
Вытягов Б.Н.
Гринберг Б.Р.
Емельянов Е.А.
Егоров Ю.П. | | Патентообладатели: | Государственное унитарное предприятие "Производственное объединение "Ульяновский машиностроительный завод" |
Реферат | |

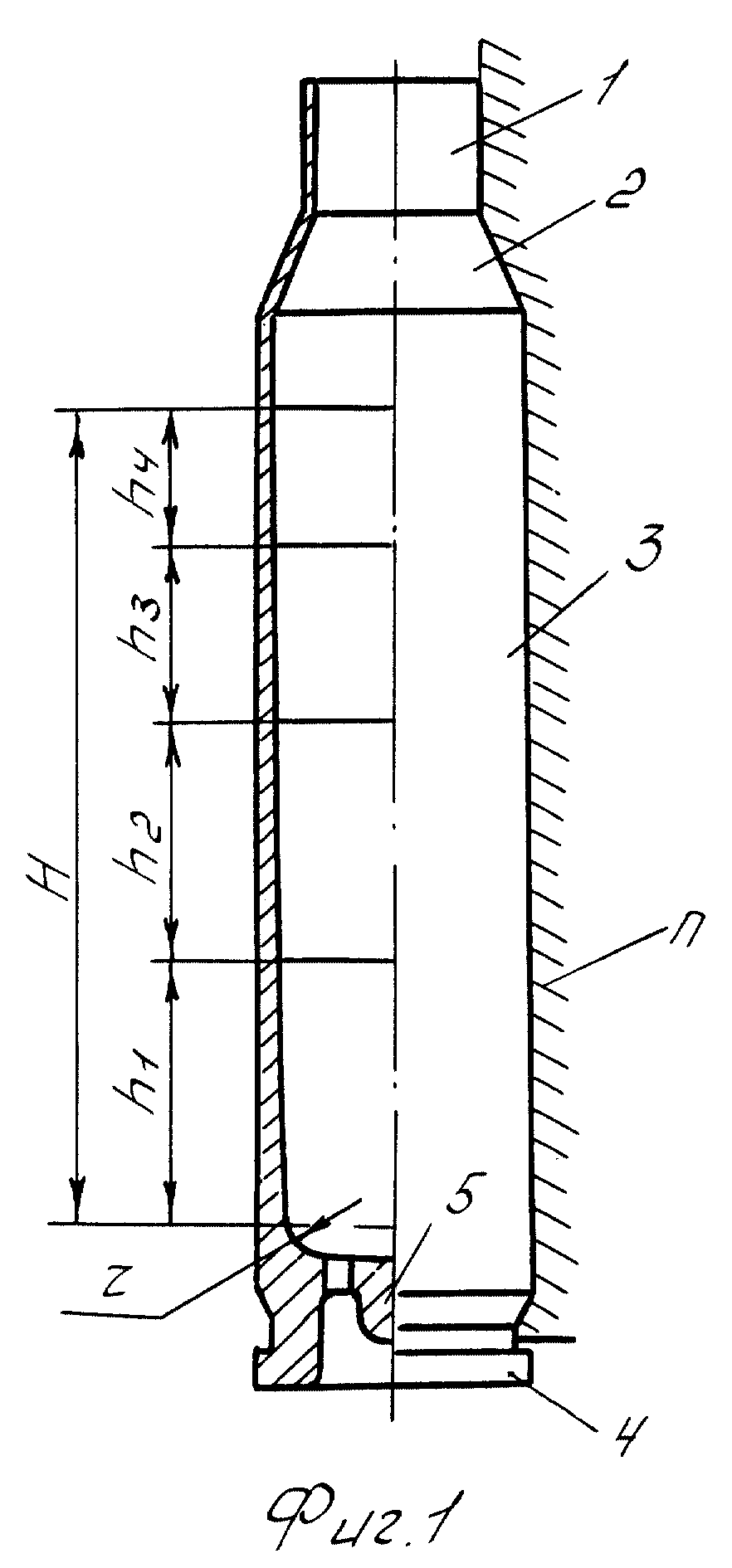

Изобретение относится к боеприпасам, в частности к конструкции патронных гильз, и может найти применение при производстве цельнотянутых стальных гильз для стрелкового оружия. Гильза, содержащая дно и корпус, внутренняя поверхность которого сопряжена с дном по радиусу, выполнена в виде конических участков на высоте, равной 21,2÷23,4 радиуса сопряжения дна с внутренней поверхностью корпуса. Кроме того, нечетные от дна участки выполнены с меньшей конусностью по отношению к четным участкам, при этом высота последующего участка составляет 0,85÷0,75 предыдущего, причем конусность нечетных участков равна между собой, а четных - между собой. Использование изобретения позволит повысить надежность экстракции и обтюрации, особенно при высоких (свыше 3000 кгс/см2) давлениях пороховых газов, стальных цельнотянутых гильз для патронов стрелкового оружия калибра от 5,56 до 14,5 мм из-за предотвращения нарушения прочности корпуса гильзы. 2 з.п. ф-лы, 2 ил.
|
