RU 2303232 С2, 20.07.2007. RU 2277167 C1, 27.05.2006. FR 2041498 A, 29.01.1971. US 3218975 A, 23.11.1965.
Имя заявителя:
Зоненко Сергей Иванович (RU), Сидоров Андрей Витальевич (RU)
Изобретатели:
Зоненко Сергей Иванович (RU) Сидоров Андрей Витальевич (RU)
Патентообладатели:
Зоненко Сергей Иванович (RU) Сидоров Андрей Витальевич (RU)
Реферат

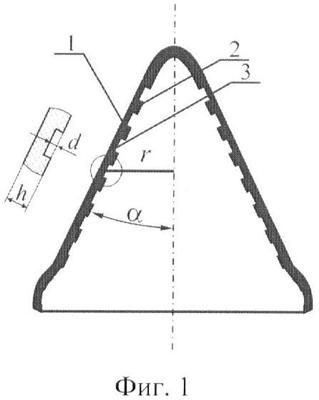

Изобретение относится к кумулятивным зарядам. Кумулятивный заряд содержит облицовку в форме боковой поверхности прямого кругового конуса, имеющую на внутренней поверхности рельеф из изолированных углублений и удлиненных пересекающихся выступов, каждый из которых характеризуется условной линией, проходящей по выступу на равном удалении от границ смежных с выступом углублений и выполненную из листовой меди или сплава на ее основе. Сетка условных линий разделяет поверхность облицовки на многоугольные ячейки, причем у каждой ячейки длина меньшей высоты составляет (5,07,5)h, где h - толщина облицовки. Глубина d рельефа в середине каждой ячейки определяется из условия d=(0,52,5)cos()h2/r, где - половина угла раствора конуса, r - расстояние от середины ячейки до оси конуса. Увеличивается пробивная способность и повышается стабильность работы заряда за счет устранения неустойчивости взрывного метания облицовки и ее фрагментации. 1 з.п. ф-лы, 10 ил., 2 табл.
