Федеральное государственное унитарное предприятие "НИИ "Экран" (RU)
Изобретатели:
Климашин Геннадий Евгеньевич (RU) Белозеров Валентин Гаврилович (RU) Васильев Евгений Григорьевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "НИИ "Экран" (RU)
Реферат

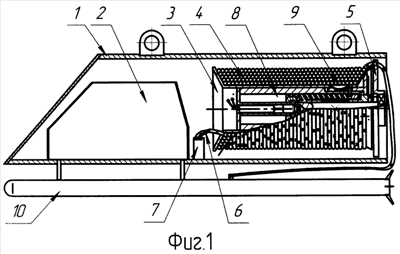

Устройство отделения, удержания и сброса буксируемой мишени относится к области авиационной техники и предназначено для быстрого выпуска мишени на заданную длину трос-кабеля, удержания буксируемой мишени на канате (трос-кабеле), электропитания и передачи информации от летательного аппарата на мишень в процессе буксировки, а также для сброса каната с мишенью после выполнения программы полета. Технический результат заключается в уменьшении вероятности обрыва трос-кабеля при большой скорости выпуска мишени для буксировки и возможности применения трос-кабеля меньшего диаметра, а также в упрощении системы удержания и сброса трос-кабеля с мишенью. Устройство содержит корпус; механизм отделения; неподвижную ("безинерционную") катушку с намотанным в несколько слоев трос-кабелем; диск с возможностью вращения относительно оси катушки и отверстием вблизи края диска, через которое пропущен и соединен с мишенью второй конец трос-кабеля, а входная электрическая часть трос-кабеля соединена с бортовой сетью летательного аппарата через соединитель. Кроме того, устройство содержит самозатягивающийся тормоз с функцией растормаживания, кинематически связанный с диском в режимах торможения и буксировки, включаемый автоматически в режим торможения перед окончанием выпуска мишени для плавного снижения скорости выпуска до полной остановки и растормаживаемый по команде для сброса мишени. 3 ил.
