СПОСОБ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПРОБИТИЯ ПРЕГРАДЫ МЕТАЕМЫМ ЭЛЕМЕНТОМ, НАПРИМЕР ПУЛЕЙ ЛИБО АРТИЛЛЕРИЙСКИМ СНАРЯДОМ, ЛИБО КУМУЛЯТИВНОЙ СТРУЕЙ, И УСТРОЙСТВО, РЕАЛИЗУЮЩЕЕ ЭТОТ СПОСОБ
US 4240640 А, 23.12.1980. FR 2485181 A1, 24.12.1981. RU 2279035 C1, 27.06.2006. Златин Н.А. Баллистические установки и их применения в экспериментальных исследованиях. - М.: Наука, 1974, с.125-130.
Имя заявителя:
Закрытое акционерное общество Научно-техническая фирма "ПерфоТех" (RU)
Изобретатели:
Драчев Александр Николаевич (RU) Сильвачев Виктор Владимирович (RU) Шакиров Рустам Анисович (RU)
Патентообладатели:
Закрытое акционерное общество Научно-техническая фирма "ПерфоТех" (RU)
Реферат

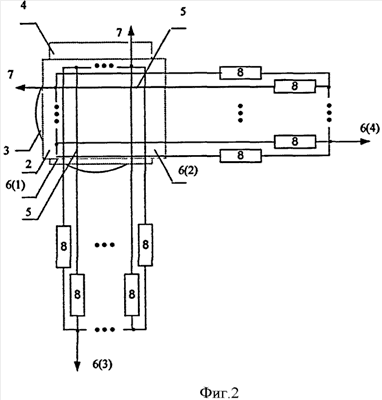

Изобретение относится к области исследований быстропротекающих процессов, а конкретно к регистрации движения кумулятивных струй в преграде-мишени. Техническим результатом является упрощение процесса регистрации скорости движения кумулятивной струи, упрощение конструкции устройства и повышение помехоустойчивости. Способ измерения параметров пробития преграды метаемым элементом: пулей, или артиллерийским снарядом, или кумулятивной струей заключается в том, что измеряют интервалы времени прохождения блокирующих плоскостей преграды, находящихся на заданном расстоянии, и определяют скорость прохождения метаемого элемента между ними. Блокирующие плоскости представляют собой внедренные через заданное расстояние первичные измерительные преобразователи, выполненные в виде двух взаимно перпендикулярных рамок. Каждая рамка содержит параллельно выполненные с выбранным шагом изолированные проводники. В каждой рамке одни концы проводников объединены между собой и подключены к выходу источника питания, а противоположные концы - через соответствующие резисторы объединены и связаны с соответствующим входом устройства обработки и регистрации. По разрыву проводников фиксируют в каждой блокирующей плоскости координаты деформации преграды метаемым элементом. 2 н.п. ф-лы, 2 ил.
