Институт Прикладной Механики Уральского Отделения Российской Академии Наук (RU)
Изобретатели:
Афанасьева Наталья Юрьевна (RU) Афанасьев Владимир Александрович (RU) Веркиенко Юрий Всеволодович (RU)
Патентообладатели:
Институт Прикладной Механики Уральского Отделения Российской Академии Наук (RU)
Реферат

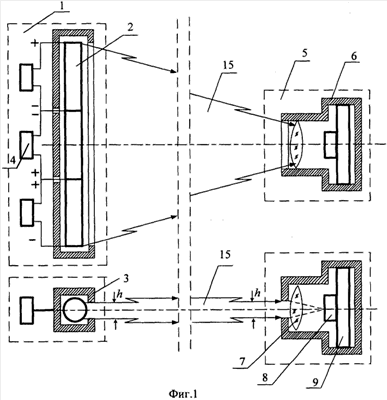

Устройство относится к средствам для испытаниях оружия на меткость и кучность стрельбы. Устройство содержит излучатель с блоками питания и оптико-электронный преобразователь с фотоприемником и усилителем фототока. Преобразователь снабжен фотодиодом, усилителем-фильтром, пороговым устройством для уменьшения погрешности измерения из-за нутации, формирователем выходного сигнала в линию связи с мишенью и схемой определения момента времени пересечения центром тяжести пули экрана. Фотодиод согласован по спектральным характеристикам с излучателем с тонкими плоскими торцами-токоподводами. Схема определения момента времени пересечения центром тяжести пули экрана содержит кварцевый генератор импульсов, триггер, схему «И», счетчик, цифровой компаратор, центральное процессорное устройство и инвертор. Технический результат направлен на снижение энергоемкости излучателя, повышение равномерности яркости по его длине и уменьшение пульсации светового потока. 6 ил.
