Открытое акционерное общество Конструкторское бюро транспортного машиностроения (ОАО КБТМ) (RU)
Изобретатели:
Агеев Владимир Александрович (RU) Беляев Владимир Владимирович (RU) Дордин Лев Николаевич (RU) Еремеев Геннадий Дмитриевич (RU) Ильиченко Наталья Александровна (RU) Кондратьев Иван Андреевич (RU) Козлов Владимир Вениаминович (RU) Корж Вера Павловна (RU)
Патентообладатели:
Открытое акционерное общество Конструкторское бюро транспортного машиностроения (ОАО КБТМ) (RU)
Реферат

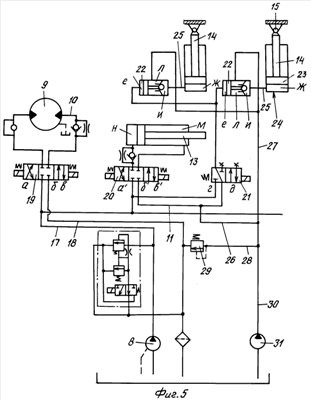

Изобретение относится к оборонной технике, в частности к гидравлическим системам управления транспортно-пусковым контейнером минного заградителя, например заградителя, выполненного на самоходном шасси с опорно-поворотными устройствами для установки транспортно-пусковых контейнеров и шарнирными узлами для их подъема поворотом. Гидравлическая система содержит насосную станцию, магистрали нагнетания и слива с соединительными гидролиниями, гидропривод с гидромотором для вращения опоры опорно-поворотного устройства и гидропривод с гидрозамками. Помимо этого гидравлическая система также содержит силовой гидроцилиндр для подъема поворотом транспортно-пускового контейнера на угол метания и два компенсационных гидроцилиндра, симметрично расположенных относительно продольной оси транспортно-пускового контейнера для удержания транспортно-пускового контейнера на угле метания, и электрогидрораспределители. Компенсационные гидроцилиндры каждого транспортно-пускового контейнера выполнены по схеме одностороннего действия и рабочей полостью подключены к напорной и сливной гидролиниям через собственный гидрозамок. Рабочая полость компенсационного гидроцилиндра соединена с клапанной полостью гидрозамка. Поршневая управляющая полость гидрозамка соединена с двухпозиционным гидрораспределителем, обеспечивающим возможность соединения управляющей полости гидрозамка с гидролинией нагнетания или гидролинией слива. Подклапанная полость гидрозамка соединена с компенсационной гидролинией, предназначенной для соединения рабочей полости компенсационного гидроцилиндра со сливной магистралью в режимах опускания транспортно-пускового контейнера и его подъема. В компенсационной гидролинии обеспечено постоянно действующее избыточное давление. Компенсационная гидролиния связана с магистралью слива, а между компенсационной гидролинией и магистралью слива установлен напорный клапан. Гидропривод гидромотора непосредственно связан со сливной магистралью. Достигается стабилизация транспортно-пускового контейнера минного заградителя на угле метания. 2 з.п. ф-лы, 6 ил.
