RU 2331037 C1, 10.08.2008. US 4159669 A, 03.07.1979. US 4667565 A, 26.05.1987. US 2656765 A, 27.10.1953. EP 1361409 A2, 12.11.2003. RU 2304753 C2, 20.08.2007. RU 2122701 C1, 27.11.1998.
Имя заявителя:
Краснов Александр Александрович (RU), Сахабудинов Роман Владиславович (RU)
Изобретатели:
Краснов Александр Александрович (RU) Сахабудинов Роман Владиславович (RU) Никитин Сергей Алексеевич (RU) Чукарин Андрей Витальевич (RU)
Патентообладатели:
Краснов Александр Александрович (RU) Сахабудинов Роман Владиславович (RU)
Реферат

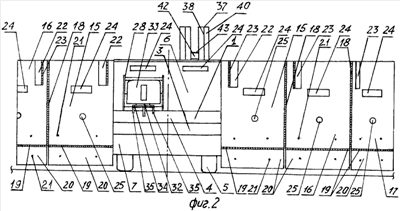

Изобретение относится к мобильному устройству для защиты с трансформируемым защитным экраном. Мобильное устройство содержит управляемое транспортное средство с несущей рамой и колесами. К несущей раме присоединены передний бампер, бронированные двигатель и кабина с дверцами, а также бронированный кузов. Кабина с дверцами снабжена пуленепробиваемыми средствами обзора и бойницами. Бронированный кузов содержит бронированную крышу, присоединенную к несущей раме через вертикальные стойки, объединенные горизонтальными элементами несущего каркаса, настил, расположенный поверх несущей рамы, сиденья и две защитные секции экрана. Защитные секции экрана присоединены через шомпольные шарнирные соединения к прилегающим к кабине вертикальным стойкам кузова и снабжены пуленепробиваемыми средствами обзора и бойницами. Каждая секция защитного экрана включает присоединенные друг к другу через вертикальные шомпольные шарнирные соединения основные прямоугольные защитные сегменты и присоединенные к ним через горизонтальные шомпольные шарнирные соединения нижние горизонтальные защитные сегменты, снабженные фиксаторами. Мобильное устройство содержит верхний прямоугольный люк и узел крепления пулемета, содержащий соединение свободного вращения и защитный щит.Верхний прямоугольный люк расположен на крыше мобильного устройства, снабжен боковыми элементами и присоединен к крыше через шомпольное шарнирное соединение. Мобильное устройство содержит боковые и задние пороги, присоединенные к несущей раме, расположенные вокруг кузова и взаимодействующие с нижними торцами защитных секций в свернутом состоянии. В передней правой части стенки кабины расположен прямоугольный люк со сдвижной крышкой, взаимодействующей с направляющими, которые снабжены фиксаторами. Приспособление для установки пулемета присоединено к капоту транспортного средства соосно вертикальной оси люка кабины. Верхний люк расположен на крыше кузова и включает центральный защитный элемент, боковые защитные элементы люка и центральный продольный защитный фрагмент, присоединенный к центральному защитному элементу. Мобильное устройство снабжено фиксаторами задних основных сегментов защитных секций экрана относительно друг друга. Достигается повышение мобильности, а также упрощение устройства. 1 з.п. ф-лы, 7 ил.
