US 2008003543 A1, 03.01.2008. ЕР 0232157 A2, 12.08.1987. US 20100273131 A1, 28.10.2010. WO 0190691 A1, 29.11.2001. RU 2109245 C1, 20.04.1998.
Имя заявителя:
Открытое акционерное общество "Центральное конструкторское бюро точного приборостроения" (RU)
Изобретатели:
Большаков Валерий Анатольевич (RU) Воронцов Сергей Юрьевич (RU) Топорков Алексей Анатольевич (RU)
Патентообладатели:
Открытое акционерное общество "Центральное конструкторское бюро точного приборостроения" (RU)
Реферат

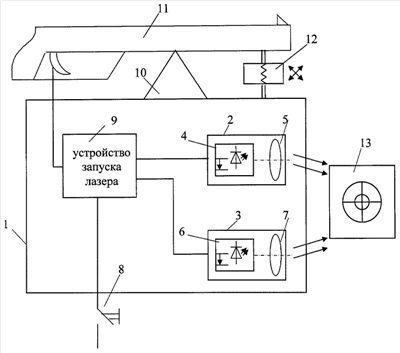

Изобретение относится к лазерным учебно-тренировочным средствам и может быть использовано для имитации стрельбы из стрелкового оружия при тактических учениях по целям и для отработки навыков прицеливания. Имитатор содержит размещенные в корпусе (1) излучающие каналы (2, 3), оптические оси которых технологически согласованы. Излучающий канал (2) содержит лазер (4) с длиной волны излучения в ИК-области спектра и формирующую оптическую систему (5), его излучение имитирует выстрел. Излучающий канал (3) содержит лазер (6) с длиной волны излучения в видимой области спектра и формирующую оптическую систему (7). Имитатор устройством (10) закреплен на оружии (11). Стрелок наводит оружие (11) на экран (13) и кнопкой (8) включает режим согласования оси излучения имитатора с оптической осью прицела. При этом устройство (9) запуска лазера запускает лазер (6) и излучающий канал (3) посылает на экран (13) видимое излучение в непрерывном режиме свечения или в мигающем режиме с частотой 2,5-12 Гц. Стрелок механизмом (12) выверки имитатора стрельбы с осью прицела оружия разворачивает имитатор относительно оружия (11) до совмещения видимого лазерного пятна и марки прицела. При нажатии на спусковой крючок устройство (9) запускает лазеры (4) и (6), на цель посылаются импульсы ИК-излучения и видимого излучения. Технический результат заключается в упрощении процесса согласования оси излучения имитатора стрельбы и оси прицела, приближении условий обучения к реальным путем имитации вспышки выстрела и визуализации точки попадания, расширении функциональных возможностей имитатора путем визуализации места попадания при использовании обычных мишеней. 2 з.п. ф-лы, 1 ил.
