СЕТКА ВИЗИРНОГО КАНАЛА ПРИЦЕЛА ПУСКОВОГО УСТРОЙСТВА ПРОТИВОТАНКОВОГО РАКЕТНОГО КОМПЛЕКСА (ПТРК)

Номер публикации патента: 2477829

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011133773/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F41G001/12   G02B023/00
Аналоги изобретения: Боевая машина пехоты БМП-2. Техническое описание и инструкция по эксплуатации. Часть 1. - М.: Военное издательство, 1987. US 20050021282 A1, 27.01.2005. US 6269581 B1, 07.08.2001. US 7434345 B2, 14.10.2008.

Имя заявителя: Открытое акционерное общество "Конструкторское бюро приборостроения" (RU)
Изобретатели: Трегубов Валерий Михайлович (RU)
Цесарук Николай Яковлевич (RU)
Дагаев Сергей Викторович (RU)
Телышев Виктор Александрович (RU)
Панин Александр Михайлович (RU)
Патентообладатели: Открытое акционерное общество "Конструкторское бюро приборостроения" (RU)

Реферат

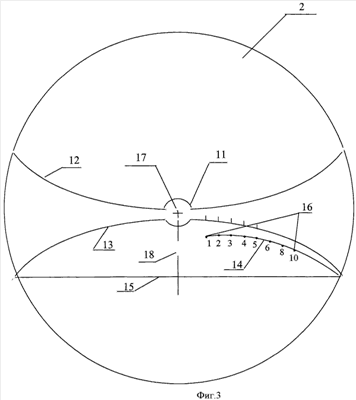

Сетка визирного канала прицела пускового устройства противотанкового ракетного комплекса (ПТРК) выполнена в виде прозрачного оптического диска с рисунком концентрической окружности и координирующими линиями в виде горизонтальной и вертикальной прямых и дистанционными метками. Концентрическая окружность выполнена с технологическим перекрестием в его центре и диаметром, равным угловому вертикальному размеру мишени или цели для предельной дальности стрельбы, и разделена на верхнюю и нижнюю полуокружности с зазорами между ними. В верхней и нижней полуплоскостях диска размещены дополнительные координирующие линии, выполненные в виде отрезков кривых, ограничивающих сектор окружности с диаметром, равным диаметру диска, с центрами, расположенными соответственно на верхней и нижней точках образующей окружности диска, и ограниченных его наружным размером. В правом нижнем квадранте диска выполнена лекальная кривая с началом на уровне нижней точки разрыва координирующей вертикальной линии и асимптотически приближающаяся к правой ветви ограничивающей кривой сектора нижней полуокружности. Дистанционные метки выполнены в правой части в виде оцифрованных дискретных величин убывающих вертикальных зазоров между ними, соответствующих размерам мишеней или целей на заданных дальностях стрельбы, при этом горизонтальная координирующая линия выполнена в виде хорды, соединяющей точки пересечения дополнительной координирующей линии с окружностью диска. Технический результат - повышение надежности. 4 ил.
