US 2003140546 A1, 31.07.2003. Руководство по 5,45-мм автомату Калашникова АК74, АК74М, АКС74, АКС74У, АК74Н, АК74Н1, АК74Н2, АК74Н3, АКС74Н, АКС74Н1, АКС74Н2, АКС74Н3, АКС74УН2 и 5,45-мм ручному пулемету Калашникова (РПК74, РПК74М, РПКС74, РПК74Н, РПК74Н1, РПК74Н2, РПК74Н3, РПКС74Н, РПКС74Н1, РПКС74Н2, РПКС74Н3, [Текст]: - М.: Воениздат, 2001. СА 2217999 A1, 10.04.1998. US 7526890 B1, 05.05.2009.
Имя заявителя:
Филиппов Максим Александрович (RU)
Изобретатели:
Филиппов Максим Александрович (RU)
Патентообладатели:
Филиппов Максим Александрович (RU)
Реферат

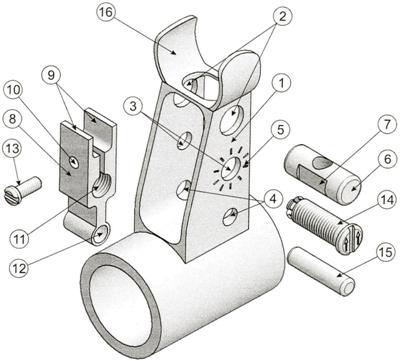

Изобретение относится к механическим средствам прицеливания из стрелкового оружия, средствам приведения стрелкового оружия к нормальному бою. Технический результат - обеспечение выверки механического прицела без дополнительного устройства, обеспечение надежного фиксирования положения мушки, в частности неизменность средней точки попадания оружия в горизонтальной плоскости при воздействии на него значительных внешних нагрузок. Основание мушки механического прицела содержит упор с выемом для головки шомпола, отверстие для полозка мушки, предохранитель мушки и подпружиненный фиксатор. Дополнительно установлены фигурная колодка, в которой соосно размещены на боковых гранях два верхних отверстия для установки полозка мушки, два центральных отверстия для установки центрального винта, два нижних отверстия для установки оси, причем оси отверстий параллельны друг другу, круговой лимб, нанесенный на боковую грань вокруг одного центрального отверстия, полозок мушки, выполненный с двумя пазами для взаимодействия с рычагами поводка, состоящего из двух рычагов для взаимодействия с пазами полозка мушки, соосно расположенных отверстия в одной половинке поводка и отверстия с резьбой в другой половинке поводка для взаимодействия с фиксирующим винтом, центральной резьбы для взаимодействия с центральным винтом, проушины для обеспечения движения поводка по оси, фиксирующий винт, обеспечивающий фиксацию центрального винта, центральный винт, обеспечивающий перемещение поводка в горизонтальной плоскости, ось, взаимодействующая с проушиной поводка и предотвращающая его перекос. 1 ил.
