RU 2304752 C1, 20.08.2007. SU 1172766 A, 15.08.1985. SU 1339072 A2, 23.09.1987. RU 5018 U1, 16.09.1997. RU 2132035 C1, 20.06.1999.
Имя заявителя:
Открытое акционерное общество специального машиностроения и металлургии "Мотовилихинские заводы" (RU)
Изобретатели:
Плаксин Валерий Николаевич (RU) Ощепков Юрий Тимофеевич (RU) Мальцева Наталья Анатольевна (RU)
Патентообладатели:
Открытое акционерное общество специального машиностроения и металлургии "Мотовилихинские заводы" (RU)
Реферат

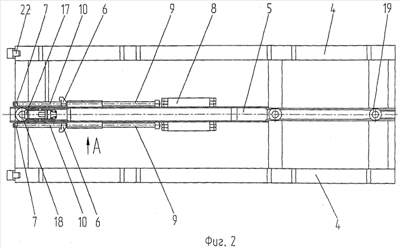

Устройство для позиционирования транспортно-пускового контейнера на пусковой установке содержит направляющие (4 и 5), на которых установлен с возможностью перемещения вдоль них транспортно-пусковой контейнер (ТПК) (1), и механизм продольного перемещения ТПК (1) с толкателем (6), установленным с возможностью взаимодействия с ТПК (1) при его досылке на штатное место и с толкателем (7), имеющим возможность взаимодействия с ТПК (1) при его разгрузке, при этом толкатели (6 и 7) установлены с возможностью возвратно-поступательного перемещения. При этом механизм продольного перемещения ТПК (1) содержит гидро- или пневмоцилиндр (8) двустороннего действия со штоком, выполненным из двух частей, при этом толкатели (6 и 7) жестко закреплены на разных частях штока, а толкатель (6) для взаимодействия с ТПК при его досылке закреплен на части (9) штока, установленной с возможностью поворота относительно собственной оси при продольном перемещении штока. Повышается удобство эксплуатации пусковой установки за счет обеспечения возможности как досылки ТПК (1) на штатное место, так и разгрузки ТПК (1) со снарядами. 5 ил.
