Российская Федерация, от имени которой выступает государственный заказчик - Министерство обороны Российской Федерации (RU), Открытое акционерное общество "Санкт-Петербургское морское бюро машиностроения "Малахит" (RU)
Изобретатели:
Убытков Михаил Андреевич (RU) Румянцев Дмитрий Николаевич (RU) Антонов Геннадий Николаевич (RU) Копаев Александр Алексеевич (RU) Пасюков Виктор Александрович (RU) Константинова Ольга Федоровна (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает государственный заказчик - Министерство обороны Российской Федерации (RU) Открытое акционерное общество "Санкт-Петербургское морское бюро машиностроения "Малахит" (RU)
Реферат

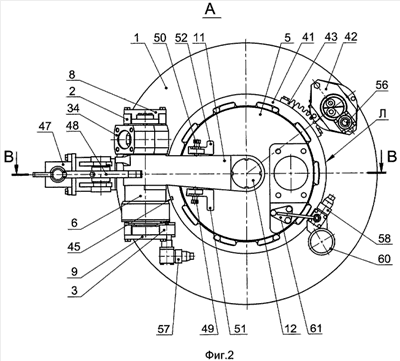

Изобретение относится к пусковым установкам подводных лодок и предназначено для открывания-закрывания нижней крышки пусковой установки. Устройство включает привод поворота крышки с гидроцилиндром. Гидроцилиндр выполнен неполноповоротным лопастным с неподвижным валом и поворотным корпусом, рабочая полость имеет форму тора, а лопасти имеют форму овала в продольном сечении. Неподвижная лопасть закреплена на неподвижном валу, а подвижная установлена на поворотном корпусе. Поворотный корпус выполнен из двух частей и соединен с нижней крышкой посредством полого рычага. Полость рычага сообщена с полостью нижней крышки. Рычаг соединен с поворотным корпусом посредством секторного зуба на поворотном корпусе и секторного паза на рычаге. Рычаг установлен на неподвижном валу с возможностью поворота при помощи двух соосных втулок, образующих полость, и переходника с полостью, сообщенной с системой осушения-заполнения. Полости рычага, втулок и переходника сообщены между собой и с крышкой. Повышен крутящий момент приводов, снижены габариты устройства, обеспечено осушение пусковой установки и повышена надежность. 7 з.п. ф-лы, 9 ил.
