RU 2246677 C1, 20.02.2005. SU 1733901 A1, 15.05.1992. KR 20110111728 A, 12.10.2011. US 3877167 A, 15.04.1975.
Имя заявителя:
Федеральное Государственное унитарное предприятие "Федеральный научно-производственный центр "Прибор" (RU)
Изобретатели:
Романов Валерий Григорьевич (RU) Липченко Юрий Николаевич (RU) Боев Вячеслав Ильич (RU)
Патентообладатели:
Федеральное Государственное унитарное предприятие "Федеральный научно-производственный центр "Прибор" (RU)
Реферат

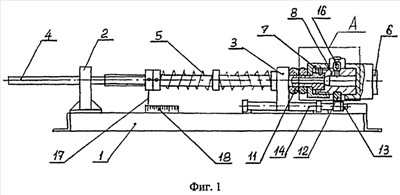

Изобретение относится к области оружейной техники и может быть использовано при испытаниях патронов и штатных стволов для фиксирования максимального давления при выстреле и его распределения в динамике. Баллистическая установка содержит сменный ствол, смонтированный на лафете и зафиксированный на казенной части затвора соосно стреляющему механизму. Ствол посредством резьбовой гайки взаимодействует с разделительной тарированной шайбой. Штатный артиллерийский ствол установлен с возможностью продольных перемещений в направляющих лафета и накидной резьбовой гайкой кинематически замкнут непосредственно с утолщенной казенной частью затвора, которая жестко связана со штоком гидроаккумулятора, закрепленного на лафете. Тарированная разделительная шайба, выполненная упругой, помещена между накидной резьбовой гайкой и направляющей, на которую с противной стороны опирается возвратная пружина. Казенная часть затвора через дренажный канал сообщается с крешерным механизмом или пьезодатчиком, смонтированным в переходнике. Обеспечивается проведение баллистических испытаний артиллерийских патронов стрельбой непосредственно из штатных артиллерийских стволов, что обеспечивает достоверность измеряемых параметров. 2 з.п. ф-лы, 2 ил.
