Бакалов В.И. и др. Ударные и спусковые механизмы автоматического стрелкового оружия. - М.: НТЦ «Информатехника», 1992. DE 19832735 C1, 06.07.2000. DE 4000091 A1, 04.07.1991. SU 1781529 A1, 15.12.1992.
Имя заявителя:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Изобретатели:
Козлов Алексей Владимирович (RU) Козлов Владимир Иванович (RU) Чумак Руслан Николаевич (RU)
Патентообладатели:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Реферат

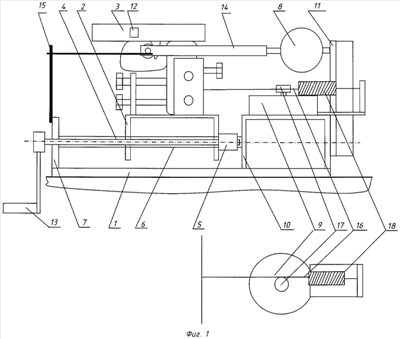

Изобретение относится к стенду для определения характеристик ударно-спускового механизма оружия. Стенд содержит основание, элементы для закрепления оружия, нагружающее устройство, устройство контроля перемещения и усилия спускового крючка и нажимной ролик. Нажимной ролик взаимодействует со спусковым крючком. Элементы для закрепления оружия выполнены в виде кронштейна с тремя регулируемыми упорными пластинами. Упорные пластины обеспечивают трехстороннюю фиксацию оружия. С четвертой стороны оружие зафиксировано регулируемой упорной пластинчатой пружиной. Кронштейн смонтирован на подвижной каретке, выполняющей роль нагружающего устройства. Подвижная каретка связана с винтовой парой и перемещается по продольным направляющим. Устройство для контроля перемещения спускового крючка выполнено в виде датчика перемещения, закрепленного на неподвижном основании и кинематически связанного с кареткой. Устройство контроля усилия на спусковом крючке выполнено в виде датчика силы, соединенного с нажимным роликом при помощи неподвижной траверсы. Достигается улучшение измерения характеристик работы ударно-спускового механизма оружия. 4 ил.
