Михайлов Л.Е. Конструкции стрелкового автоматического оружия. - М.: ЦНИИ информации, 1983, с.162-167. RU 2124170 C1, 27.12.1998. RU 2309360 C2, 27.10.2007. US 4058050 A, 15.11.1977. FR 2718839 A1, 20.10.1995.
Имя заявителя:
Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)
Изобретатели:
Богданов Юрий Михайлович (RU) Богданов Павел Юрьевич (RU) Громов Владимир Вячеславович (RU) Гудков Вадим Валерьевич (RU) Махнин Андрей Владимирович (RU)
Патентообладатели:
Открытое акционерное общество "Завод им. В.А. Дегтярева" (RU)
Реферат

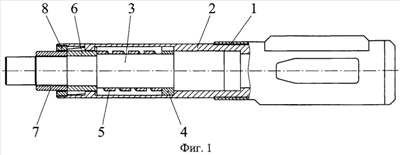

Изобретение относится к огнестрельному оружию, в частности к автоматическим гранатометам и пулеметам, принцип действия автоматики которых основан на отдаче подвижного ствола. Огнестрельное оружие с подвижным стволом содержит ствольную коробку (1), муфту (2) ствола, закрепленную в ствольной коробке (1), ствол (3), подвижно установленный в муфте (2) ствола и ствольной коробке (1). На ствол (3) одеты упорная втулка (4), ствольная пружина (5), фрикционная муфта (6), закрепленные на стволе гайкой ствола (7). Закрепление ствола (3) и его деталей осуществляется гайкой (8) муфты ствола. Фрикционная муфта (6) выполнена в виде втулки, имеющей на наружной поверхности наклонные пазы (9), а муфта (2) ствола имеет ответные цапфы (10), входящие в наклонные пазы (9) фрикционной муфты (6). Ствольная пружина (5) размещена между упорной втулкой (4) и фрикционной муфтой (6). Улучшается кучность боя, повышается боевая эффективность оружия. 3 ил.
