US 2002139240 A1, 03.10.2002. US 3641870 A, 15.02.1972. DE 19959047 A1, 15.06.2000. US 496637 A, 02.05.1893. RU 2376542 C2, 20.12.2009. SU 1080575 A1, 15.02.1994.
Имя заявителя:
Общество с ограниченной ответственностью "Научно-технический центр "НКТ" (RU)
Изобретатели:
Идрисов Искандер Гаязович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научно-технический центр "НКТ" (RU)
Реферат

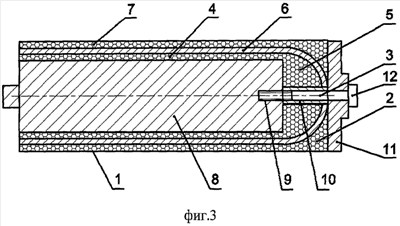

Изобретение относится к области производства контейнеров из композиционных материалов, армированных волокном, для использования при высоких температурных и динамических нагрузках. Стеклопластиковая пиротехническая мортира содержит, выполненные заодно, стеклопластиковую трубу с жестко закрепленной в ней донной заглушкой. Включает, по крайней мере, три соединенных между собой слоя с разным направлением армирования, полученных намоткой ровинга из стекловолокна, пропитанного полимерным связующим. В центре донной заглушки выполнено сквозное технологическое отверстие. Устройство для формования стеклопластиковой пиротехнической мортиры включает цилиндрическую оправку с резьбовым отверстием, выполненным соосно в ее торцевой части, матричную втулку и фланец с центральным отверстием. Фланец посредством шпильки или болта через матричную втулку жестко скреплен с цилиндрической оправкой. Способ изготовления стеклопластиковой пиротехнической мортиры включает круговую намотку на цилиндрическую оправку ровинга с одновременным формированием у торцевой части оправки донной заглушки в форме выпуклого наружу купола. Спиральную намотку под углом наклона ровинга к оси оправки, преимущественно 10-20° по сформированной кольцевой намоткой поверхности. включая куполообразную поверхность донной заглушки. По крайней мере, двух слоев ровинга с чередованием наклона ровинга одного слоя относительно другого во взаимно противоположных направлениях, круговую намотку ровинга по всей поверхности с формированием в области донной заглушки плоского торца и последующую термическую обработку. Достигается повышение прочности стеклопластиковой пиротехнической мортиры. 3 н. и 7 з.п. ф-лы, 3 ил.
