Физические основы устройства и функционирования стрелково-пушечного, артиллерийского и ракетного оружия, Министерство образования РФ, Волгоградский Государственный технический университет, часть 1, «Политехник», 2002, с.116-119, параграф 2.4. RU 2191965 С1, 27.10.2002. RU 37820 U1, 10.05.2004. RU 2258883 С1, 20.08.2005. GB 482248 А, 25.03.1938. GB 606478 А, 13.08.1948. DE 3835538 A1, 26.04.1990.
Имя заявителя:
Дронов-Дувалджи Николай Дмитриевич (RU)
Изобретатели:
Дронов-Дувалджи Николай Дмитриевич (RU) Полубесов Геннадий Сергеевич (RU)
Патентообладатели:
Дронов-Дувалджи Николай Дмитриевич (RU)
Реферат

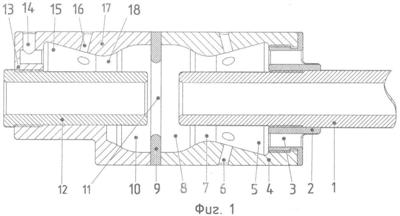

Изобретения относятся к способу и эжекторному устройству для уменьшения отдачи оружия при выстреле. Способ заключается в уменьшении отдачи оружия с помощью пороховых газов, которые направляют в противоположных направлениях отдачи и отскока оружия. Согласно способу пороховые газы до выхода из ствола направляют для частичного охлаждения, уменьшения давления и торможения в конфузоры сопел Лаваля с центральным телом ствола. Разгоняют пороховые газы до звуковых скоростей в критических сечениях сопел Лаваля с центральным телом ствола. При истечении пороховых газов в диффузоры сопел Лаваля пороховые газы расширяются и разгоняются до сверхзвуковых скоростей, создавая в диффузорах зоны вакуумного разрежения. При помощи зон вакуумного разрежения эжектируют наружный воздух через каналы, соединяющие зоны с атмосферой, при этом охлаждая пороховые газы и увеличивая массу их смеси за счет эжектируемого воздуха и тем самым снижая давление пороховых газов до оптимальной величины и увеличивая суммарный кинетический момент выходной реактивной струи из диффузоров в направлениях, противоположных отдаче и отскоку оружия. Эжекторное устройство выполнено в виде дульного насадка, соединенного с концевым срезом ствола посредством резьбы. Эжекторное устройство содержит газоотводные отверстия, кольцевой зазор. Кольцевой зазор расположен в охватывающей его камере расширения. Камера расширения выполнена в виде герметичного разъемного соединения через кольцо двух входов конфузоров сопел Лаваля с центральным телом ствола. Кольцо выполнено с калиброванным внутренним отверстием. Калибровка внутреннего отверстия осуществляется путем перемещения по резьбе концевого без нарезов среза ствола и остальной части ствола относительно соответствующих сторон кольца. Выходом каждого конфузора сопла Лаваля является критическое сечение, через которое каждый конфузор соединен со своим диффузором, снабженным соединительными каналами вакуумных зон разрежения диффузоров с наружной атмосферой и секционными сопловыми отверстиями для выхода реактивных струй смеси газов. Концевое сопло Лаваля с центральным телом ствола выполнено в виде верхней половины, а секционные сопловые отверстие диффузора направлены в стороны и вверх. Достигается уменьшение отдачи оружия при стрельбе. 2 н. и 1 з.п. ф-лы, 3 ил.
