DE 3640606 C1, 28.04.1988. US 2004/0128897 A1, 08.07.2004. DE 3908738 C1, 12.04.1990. DE 1128787 В, 26.04.1962. RU 2005126346 A, 27.02.2007.
Имя заявителя:
Блазер Финанцхолдинг ГмбХ (DE)
Изобретатели:
ПОПИКОВ Сергей (DE)
Патентообладатели:
Блазер Финанцхолдинг ГмбХ (DE)
Приоритетные данные:
09.01.2008 DE 102008003722.2
Реферат

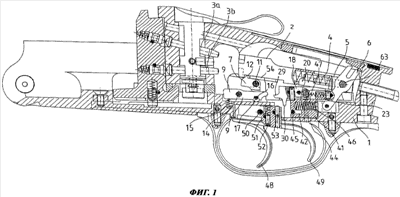

Изобретение относится к ударно-спусковому механизму одинарного действия для многоствольного оружия, в частности станкового оружия. Ударно-спусковой механизм содержит несколько бойков, один ударник, соответствующий этим бойкам, несколько спусковых крючков и управляющее устройство. Управляющее устройство направляет ударник, расположенный с возможностью передвижения на ствольной коробке, для воздействия на один из бойков в зависимости от нажатого спускового крючка. Управляющее устройство состоит из управляющего элемента, расположенного на нижней стороне ударника, и расположенных под ударником предохранителей. Каждый предохранитель приводится в действие соответствующим спусковым крючком посредством спусковой тяги и промежуточного рычага. На управляющем элементе и/или на предохранителях расположены скошенные в противоположные стороны управляющие площадки для изменения направления ударника. Управляющий элемент выполнен как единое целое с ударником и имеет на своей передней стороне управляющие площадки, скошенные в противоположных друг другу направлениях. Достигается упрощение ударно-спускового механизма для многоствольного оружия и увеличивается безопасность и надежность в эксплуатации. 6 з.п. ф-лы, 12 ил.
