ЕР 1472501 A1, 03.11.2004. DE 9310821 U1, 16.09.1993. DE 10160345 A1, 12.06.2003. US 4819358 A, 11.04.1989. SU 408134 A1, 01.01.1973.
Имя заявителя:
С.А.Т. СВИСС АРМЗ ТЕКНОЛОДЖИ АГ (CH)
Изобретатели:
ЦЕХ Майнрад (DE)
Патентообладатели:
С.А.Т. СВИСС АРМЗ ТЕКНОЛОДЖИ АГ (CH)
Приоритетные данные:
08.12.2004 DE 102004058986.0
Реферат

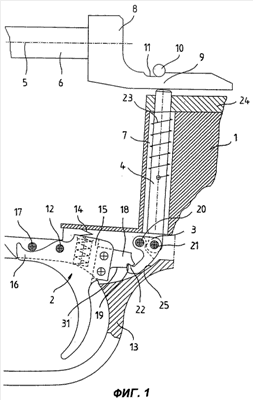

Изобретение относится к спусковому механизму для огнестрельного стрелкового оружия, в частности ружья, со спусковым крючком (2), поворачивающимся на оси (12), спусковой тягой (4), установленной в ствольной коробке (1) и перемещающейся в продольном направлении для удержания или высвобождения предварительно взведенного бойка (6), и установленным в ствольной коробке (1), поворачивающимся на оси вращения (20) и шарнирно соединенным со спусковой тягой (4) поворотным рычагом (3), связывающим спусковую тягу (4) со спусковым крючком (2). Для изменения спускового сопротивления без существенных изменений конструкции шарнирно соединенный со спусковой тягой (4) поворотный рычаг (3) имеет выступающий вверх фиксатор (22), который при взведенном положении спускового механизма входит в нижний стопорный паз (19) на спусковом крючке (2), причем стопорный паз (19) содержит скошенную поверхность прилегания для передней стопорной кромки фиксатора (22). Изобретение позволяет легко регулировать спусковое сопротивление. 7 з.п. ф-лы, 5 ил.
