RU 2381434 С2, 10.02.2010. RU 2093770 C1, 20.10.1997. JP 2004308929 A, 04.11.2004. DE 19500140 A1, 13.07.1995. US 3540142 A, 17.11.1970.
Имя заявителя:
Глухов Александр Владимирович (RU)
Изобретатели:
Глухов Александр Владимирович (RU)
Патентообладатели:
Глухов Александр Владимирович (RU)
Реферат

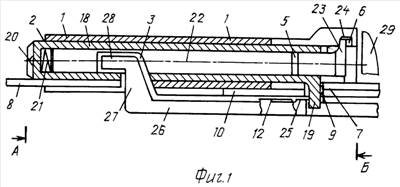

Изобретение относится к предохранителю для автоматического стрелкового оружия компоновки «буллап», класса лафетированный автомат. Стрелковое оружие содержит две параллельные пистолетные рукояти и размещенную на правой боковой стенке направляющего ложа оружия трубчатую направляющую продольную к стволу. Трубчатая направляющая снабжена казенным карманом для прохода при сборке запирающего выступа предохранителя, размещенного в казенной части гильзообразной составляющей. Трубчатая направляющая относительно профильного сечения оружия размещена между боковым газовым поршнем, жестко соединенным с затворной рамой, и правой пистолетной рукоятью. Дульный срез трубчатой направляющей размещен впереди рукояти, а казенный карман обращен вверх. Полость внутри трубчатой направляющей сообщается с прорезью в стенке направляющего ложа с возможностью прохода в прорезь запирающего выступа предохранителя при осевом повороте гильзообразной составляющей предохранителя, выступающей из трубчатой направляющей. Запирающий выступ включенного предохранителя одновременно сцепляет с направляющим ложем оружия ползунный спусковой элемент, затворную раму и ранее зафиксированный внутри направляющего ложа посредством фиксатора-собачки стреляющий агрегат в его заднем положении. Стрелковое оружие содержит возвратный пружинный механизм для фиксации в открытом положении предохранителя. Возвратный пружинный механизм размещен внутри гильзообразной составляющей предохранителя с возможностью фиксации казенной опорной пятки направляющего стержня и казенной части трубчатой направляющей посредством байонетного соединения. Достигается повышение эксплуатационных характеристик автоматического стрелкового оружия компоновки «буллап». 3 з.п. ф-лы, 3 ил.
