US 4702144 А, 27.10.1987. US 2003/0192222 A1, 16.10.2003. DE 1453923 A1, 21.08.1969. RU 2329449 C1, 20.07.2008.
Имя заявителя:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Изобретатели:
Злобин Владимир Викторович (RU) Зеленко Виктор Кириллович (RU) Медвецкий Сергей Владимирович (RU) Дьячков Алексей Петрович (RU)
Патентообладатели:
Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Реферат

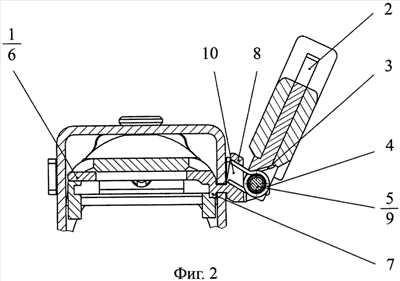

Изобретение относится к складной рукоятке перезаряжания стрелкового оружия. Складная рукоятка содержит основание с элементами соединения и фиксации с подвижным звеном автоматики стрелкового оружия и рукоятку с пружиной. Рукоятка и пружина рукоятки установлены на оси, параллельной оси канала ствола стрелкового оружия, и закреплены в выступающей из ствольной коробки части основания. Рукоятка установлена в основании с возможностью поворота под действием пружины рукоятки в направлении к ствольной коробке стрелкового оружия. На оси рукоятки размещена дополнительная пружина кручения, перья которой заневолены в состояние предварительного закручивания в продольном пазу. Продольный паз выполнен в выступающей части основания. На рукоятке выполнен зуб с возможностью взаимодействия с пером дополнительной пружины при повороте рукоятки в сторону ствольной коробки под воздействием пружины рукоятки или внешних сил, например, при падении оружия на бок. Момент, создаваемый пружиной рукоятки на рукоятку, значительно ниже величины момента предварительного закручивания дополнительной пружины. Достигается уменьшение габаритов стрелкового оружия в исходном состоянии по ширине и улучшение эксплуатационных характеристик. 5 ил.
