СИСТЕМА ОХЛАЖДЕНИЯ СТВОЛОВ ОРУЖИЯ ЗЕНИТНОГО КОМПЛЕКСА

Номер публикации патента: 2389962

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009123495/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F41A013/04
Аналоги изобретения: US 6591732 А, 04.07.2002. US 6679156 А, 20.01.2004. PR 2783599 A1, 24.03.2000. DE 4022542 A1, 23.01.1992.

Имя заявителя: Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)
Изобретатели: Слугин Валерий Георгиевич (RU)
Кисляк Владимир Александрович (RU)
Швыкин Юрий Сергеевич (RU)
Попов Владимир Викторович (RU)
Карасев Владимир Павлович (RU)
Бурлаков Борис Валентинович (RU)
Патентообладатели: Государственное унитарное предприятие "Конструкторское бюро приборостроения" (RU)

Реферат

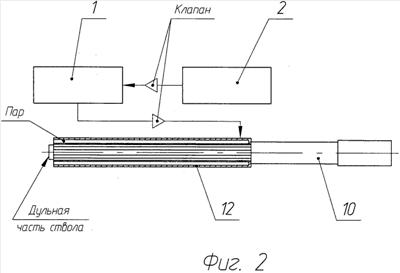

Изобретение относится к военной технике, к высокотемпному автоматическому оружию зенитных комплексов. Технический результат - повышение надежности работы зенитного комплекса в условиях отрицательных температур и улучшение его эксплуатационных характеристик. Система охлаждения стволов оружия зенитного комплекса содержит бак низкого давления и два бака высокого давления, сообщающиеся между собой через блок клапанов, размещенный в клапанной муфте. Каждый бак снабжен заправочными горловинами. Бак низкого давления через блок клапанов связан с пароиспарительными канавками стволов. Каждый бак высокого давления снабжен своим клапаном. Заправочные горловины установлены относительно баков с обеспечением размера L=(0,3-0,4)D, где L - расстояние от оси бака до нижнего торца горловины; D - внутренний диаметр бака. Блок клапанов выполнен в виде двух цилиндрических стержней с проточками и отверстиями, скрепленных штифтом. Клапанная муфта выполнена в виде полого стержня с двумя кольцами и закреплена на баках высокого давления. На клапанной муфте установлена заборная трубка, обеспечивающая поступление пара из передней верхней части бака низкого давления. 6 ил.
