| ВКЛАДНОЙ СТВОЛ |  |
Номер публикации патента: 2170903 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F41A021/10 | | Аналоги изобретения: | Оружие, 1998, с.43, фиг 1-3. DE 4007815 A1, 10.04.1990. DE 4439204 A1, 29.06.1995. DE 4215777 A1, 18.11.1993. RU 1235291 С, 15.09.1994. RU 2066822 C1, 20.09.1996. |
| Имя заявителя: | Рассолов Владимир Витальевич | | Изобретатели: | Рассолов В.В. | | Патентообладатели: | Рассолов Владимир Витальевич |
Реферат | |

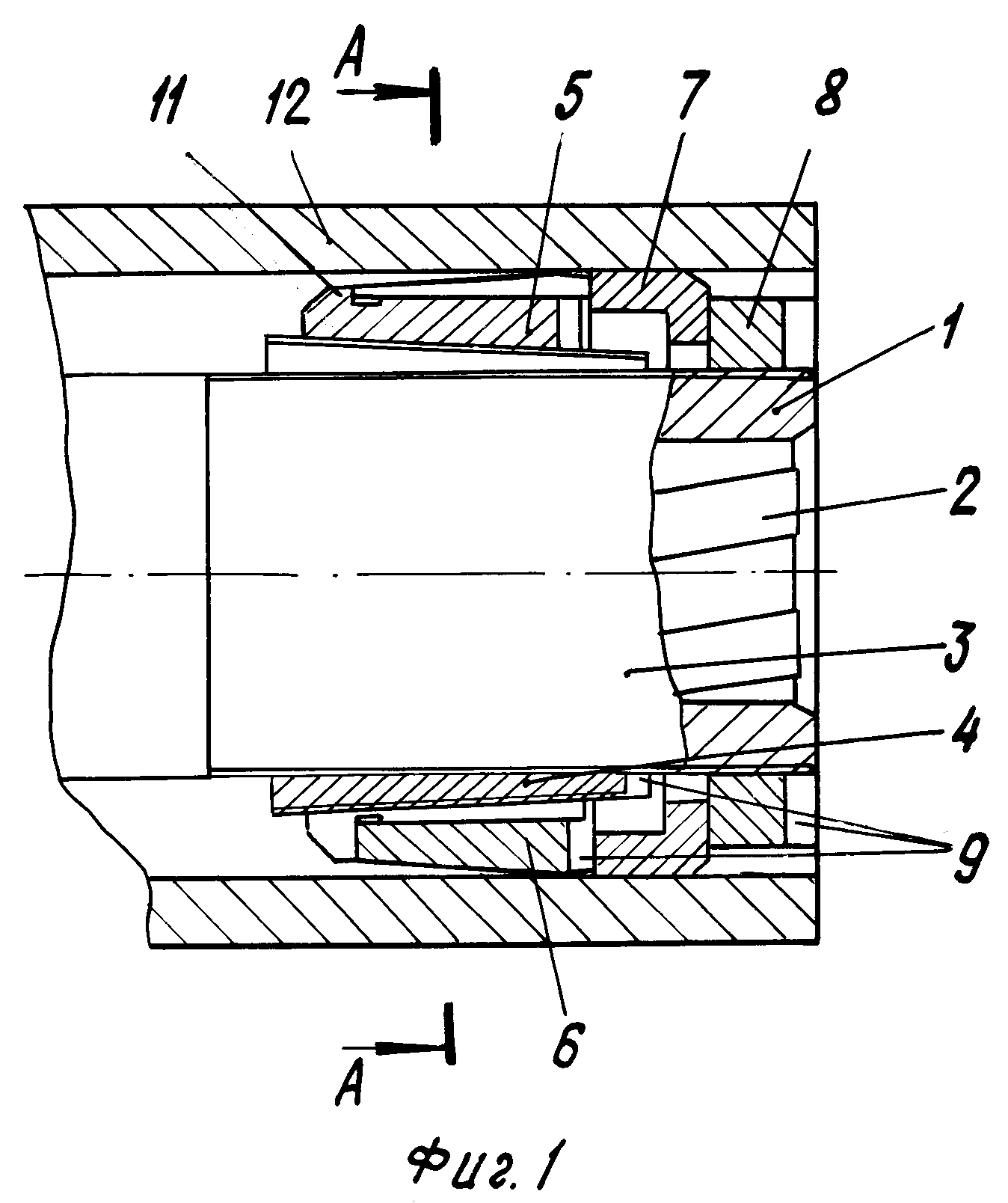

Изобретение относится к огнестрельному оружию, а именно к вкладным стволам для стрельбы патронами меньшего калибра. Регулировочное устройство вкладного ствола имеет коническую разрезную втулку, внутреннюю и наружную эксцентрические втулки, которые последовательно охватывают трубчатый корпус ствола и имеют на передних торцах пазы для осуществления их поворота относительно трубчатого корпуса, на дульном конце которого нарезана резьба. На резьбе установлена коническая разрезная втулка, которая выполнена с внутренней цилиндрической и наружной конической резьбой с одинаковым шагом. На коническую разрезную втулку по резьбе накручена внутренняя эксцентрическая втулка с внутренней конической резьбой. Фиксация положения внутренней и наружной эксцентрических втулок обеспечена шайбой и гайкой, установленной на трубчатом корпусе. Изобретение позволяет упростить процесс регулировки и обеспечить совмещение точек прицеливания и попадания как из вкладного ствола, так и из ствола, в который он вставлен. 2 ил.
|
