| СПОСОБ ЗАКРЕПЛЕНИЯ ТРУБ В ТРУБНЫХ РЕШЕТКАХ |  |
Номер публикации патента: 2170635 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21D039/06 B21D053/08 F28F009/16 | | Аналоги изобретения: | RU 2087231 C1, 20.08.1997. SU 265060, 01.07.1970. SU 1323177 A1, 15.07.1987. FR 2428485, 11.01.1980. FR 2475949, 21.08.1981. GB 1285511, 16.08.1972. |
| Имя заявителя: | Самарский государственный аэрокосмический университет им. акад. С.П. Королева | | Изобретатели: | Батраев Г.А.
Козий С.И.
Козий С.С.
Резник Л.А. | | Патентообладатели: | Самарский государственный аэрокосмический университет им. акад. С.П. Королева
Общество с ограниченной ответственностью "Ремонтно-механический завод" |
Реферат | |

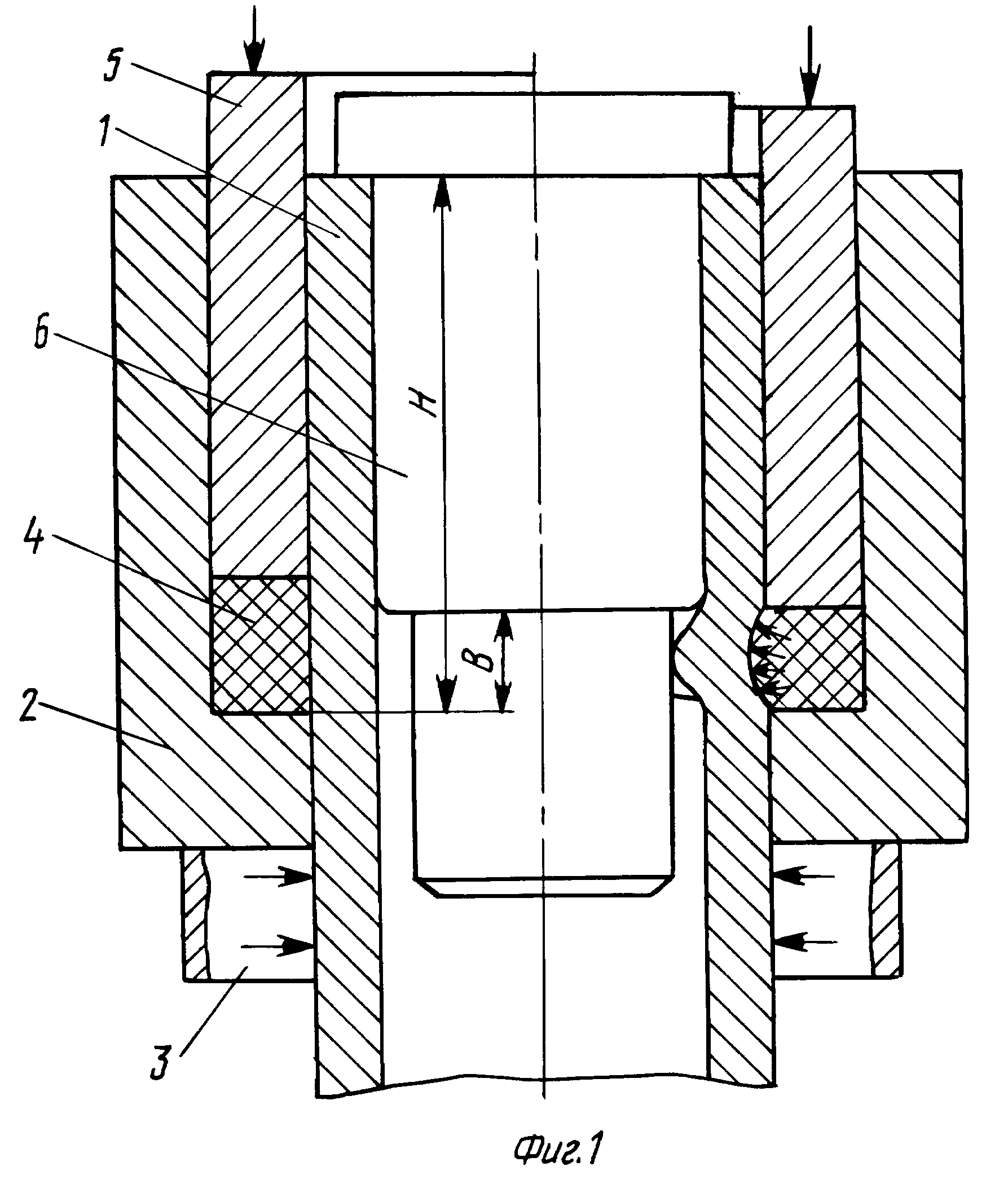

Изобретение относится к обработке металлов давлением, в частности к процессам закрепления труб в трубных решетках теплообменных аппаратов с использованием эффекта локализованного направленного пластического деформирования материала трубы. Конец трубы профилируют на участке, имеющем длину, меньшую расстояния между внешними кромками кольцевых канавок трубного отверстия трубной решетки. При этом получают участок с криволинейной образующей, обращенной к оси трубы. Конец трубы устанавливают в трубное отверстие с минимальным зазором, располагая профилированный участок симметрично кольцевым канавкам трубного отверстия. Трубу закрепляют путем ее развальцовки, которую ведут в две стадии приложением к внутренней поверхности трубы сжимающего усилия. На первой стадии развальцовки трубу раздают на участке между внешними кромками кольцевых канавок с заполнением материалом трубы объема кольцевых канавок. В результате обеспечивается получение гарантированных служебных характеристик соединения труб с трубными решетками. 6 ил.
|
