| СПОСОБ ЗАКРЕПЛЕНИЯ ТРУБ В ТРУБНЫХ РЕШЕТКАХ |  |
Номер публикации патента: 2170153 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21D039/06 B21D053/08 F28F009/16 | | Аналоги изобретения: | RU 2078636 C1, 10.05.1997. RU 2087231 C1, 20.08.1997. SU 265060, 01.07.1970. FR 2428485, 11.01.1980. FR 2475949, 21.08.1981. GB 1285511, 16.08.1972. |
| Имя заявителя: | Самарский государственный аэрокосмический университет им. акад. С.П. Королева | | Изобретатели: | Батраев Г.А.
Козий С.И.
Козий С.С.
Резник Л.А. | | Патентообладатели: | Самарский государственный аэрокосмический университет им. акад. С.П. Королева
ООО "Ремонтно-механический завод" |
Реферат | |

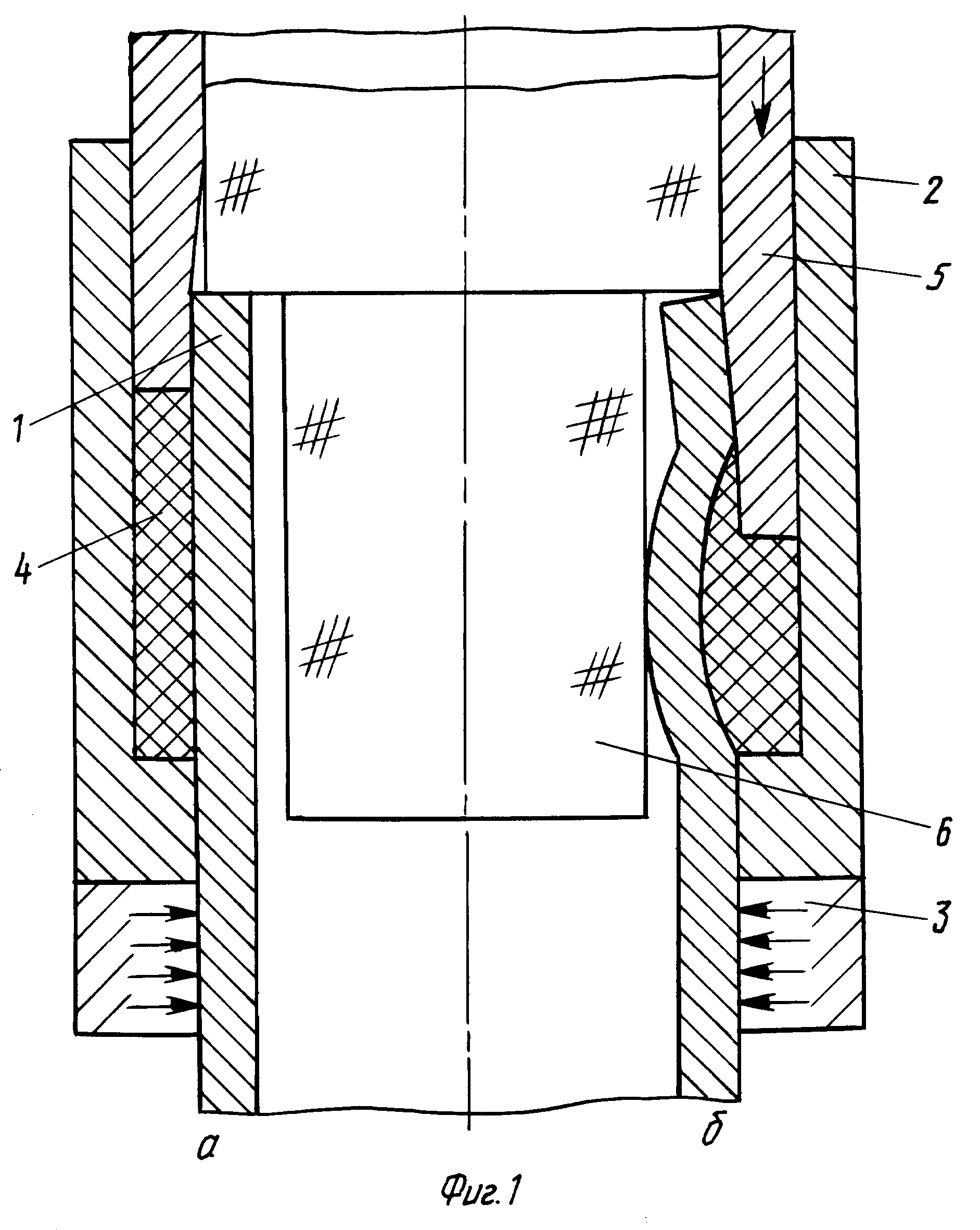

Изобретение относится к области обработки металлов давлением и может быть использовано при закреплении труб в трубных решетках теплообменных аппаратов с использованием эффекта локализованного направленного пластического деформирования материала трубы. Трубу, прошедшую подготовительные операции, устанавливают в отверстие трубной решетки, имеющее две кольцевые канавки. Трубу фиксируют от возможного перемещения и закрепляют. Для этого к ее внутренней поверхности механической вальцовкой прикладывают сжимающее усилие. Предварительно внешнюю поверхность трубы профилируют. При этом на ней образуют конический участок, вершина конуса которого расположена за торцом трубы, и сопряженный с ним участок с криволинейной образующей, обращенной к оси трубы. Трубу устанавливают в отверстие трубной решетки без зазора, а участок с криволинейной образующей располагают напротив кольцевых канавок решетки. В результате обеспечивается получение требуемых эксплуатационных характеристик вальцовочных соединений без применения повышенных давлений на внутренней поверхности трубы. 5 ил.
|
