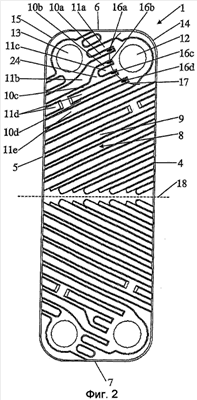

Изобретение относится к теплотехнике, а именно к пластинчатым теплообменникам. Теплообменник, содержащий средство и пакет пластин, который состоит из некоторого количества взаимно соседних аналогичных теплопередающих пластин (1), причем каждая вторая теплопередающая пластина (1) в пакете повернута на 180° в плоскости, параллельной теплопередающей поверхности (8) в упомянутой теплопередающей пластине (1). Некоторое количество точек (16a-d) контакта расположено вокруг первой области (12) канала таким образом, что, по меньшей мере, одна точка (16b, с) контакта соседствует с двумя точками контакта (16а, с и 16b, d, соответственно), причем упомянутые точки (16a-d) контакта, в принципе, располагаются на одинаковом радиальном расстоянии от центра упомянутой первой области (12) канала. Кроме того, упомянутое средство содержит некоторое количество выступов, с помощью которых упомянутое средство устанавливается в структуру в упомянутой теплопередающей пластине (1), причем пластинчатый теплообменник (3) содержит пакет (2) пластин и, по меньшей мере, одно средство (25) согласно изобретению. Технический результат - повышение теплообмена. 2 н. и 7 з.п. ф-лы, 4 ил.
