Общество с ограниченной ответственностью "НББК" (RU)
Изобретатели:
Дойхен Дмитрий Юрьевич (RU) Колганов Василий Васильевич (RU) Смирнов Игорь Викторович (RU) Стратонович Александр Николаевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "НББК" (RU)
Реферат

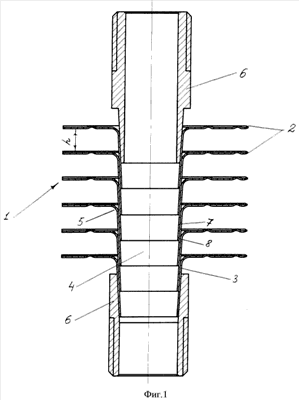

Изобретение относится к теплообменным аппаратам, касается пластинчатых теплообменников и может быть использовано в качестве беструбных бытовых конвекторов, теплообменников обогревательных котлов и электротрансформаторов, автотранспортных радиаторов, водомаслоохладителей и холодильных машин. В пластинчатом теплообменнике, содержащем пакет пластин, расположенных с зазором одна относительно другой, при этом в каждой пластине выполнен, по меньшей мере, один выступ, а выступы смежных пластин вставлены один в другой и закреплены с образованием канала для прохождения теплоносителя, каждый выступ по всей своей высоте выполнен в форме полого усеченного конуса, угол наклона образующей которого к его оси выбран из соотношения tg=S/A, где S - толщина стенки соответствующей пластины, А - расстояние между одноименными поверхностями смежных пластин, пластины и выступы на пластинах имеют по существу одинаковую толщину стенки, а толщина стенки канала для прохождения теплоносителя по всей его длине равна, по меньшей мере, удвоенной толщине стенки выступов, каждый из которых имеет высоту, при которой стенки канала для прохождения теплоносителя имеют участки, образованные стенками трех вставленных один в другой выступов, при этом пластины с выступами выполнены из стали, а на всех поверхностях пластин и выступов имеется покрытие из меди, частично диффундированной в сталь. Техническим результатом изобретения является обеспечение технологической надежности при изготовлении теплообменника, его высокие теплопроводные свойства и длительный срок эксплуатации. 2 з.п. ф-лы, 3 ил., 1 табл.
