Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

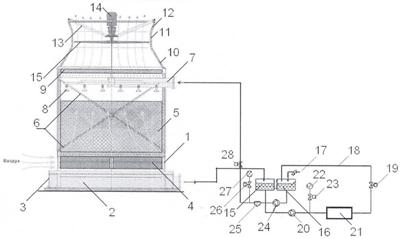

Изобретение относится к теплоэнергетике, в частности к теплообменным аппаратам, и может быть использовано в системах оборотного водоснабжения тепловых электростанций и промышленных предприятий, где применяются башенные и/или вентиляторные градирни. Комбинированная градирня содержит корпус, в нижней части которого расположена водосборная ванна, выполненная по форме корпуса из водосборных щитов, а над ванной установлено устройство для забора воздуха, выполненное в виде жалюзийных решеток, расположенных по периметру корпуса, при этом в верхней части корпуса градирни установлен корпус осевого вентилятора, выполненный из стеклопластика и включающий в себя конфузор, расположенный над каплеуловителем, соосно корпусу градирни, и жестко соединенный с ним, причем с конфузором соосно соединены цилиндрическая часть, внутри которой размещено с зазором рабочее колесо вентилятора, и диффузор, в котором закреплены, по крайней мере, три регулируемые растяжки для установки вентилятора со встроенным электродвигателем, при этом в средней части корпуса градирни расположена водораспределительная система с коллекторами переменного сечения и закрепленными на них форсунками, разбрызгивающими воду над оросительным устройством, фиксируемым в корпусе посредством ребер жесткости, система оборотного водоснабжения имеет раздельные гидравлические контуры приготовления и потребления воды, при этом в нижней части корпуса градирен располагают, по крайней мере, два бака для сбора воды, которые соединяют между собой компенсационной трубой, обеспечивая гидравлическую независимость контуров приготовления рабочей воды и ее потребления, при этом один бак соединяют с насосом, который подает охлажденную в градирне воду потребителю, которая снова поступает через вентиль по трубопроводу во второй бак, из которого нагретую воду насосом через фильтр и вентиль подают по трубопроводу в коллектор с форсунками, размещенными в верхней части корпуса градирни, а на участке между фильтром и вентилем устанавливают систему контроля гидравлического сопротивления фильтра, состоящую из манометра и вентиля. Изобретение позволяет повысить эффективность использования вторичных энергоресурсов путем увеличении величины активной области градирни без увеличения аэродинамического сопротивления. 1 ил.
