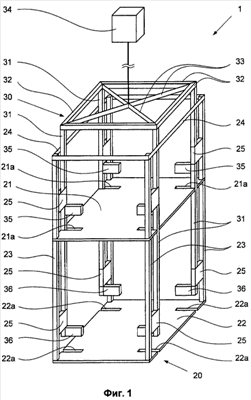

Изобретение относится к устройству и к способу загрузки и разгрузки печи для термической обработки. Устройство загрузки и разгрузки печи для термической обработки, включающее в себя каркасную конструкцию (20) с первой верхней и второй нижней плоскостью (21, 22), которые расположены параллельно друг над другом и соединены друг с другом посредством множества каркасных стоек (23), при этом каждая первая и вторая плоскости (21, 22) имеет множество отверстий (21а, 22а), при этом каркасные стойки имеют множество направляющих средств (25), множество подъемных стоек (31), которые соединены с подъемным устройством (34) и вертикально смонтированы с возможностью перемещения в направляющих средствах (25) каркасных стоек (23) и проходят вертикально над верхней плоскостью (21), при этом каждая подъемная стойка (31) имеет несущий элемент (35, 36), в первом положении соответствующий верхней плоскости (21), во втором положении соответствующий нижней плоскости (22), при этом несущие элементы (35, 36) выровнены на подъемных стойках (31) таким образом, что они являются перемещаемыми в отверстия (21 а, 22а) в указанных плоскостях, когда происходит вертикальное перемещение подъемных стоек (31), и, по меньшей мере, одно стопорное средство, расположенное на каркасной стойке (23), ограничивает вертикальное перемещение соответствующей подъемной стойки (31). Технический результат заключается в предотвращении попадания масла в печь во время загрузки в нее заготовок. 3 н. и 9 з.п. ф-лы, 6 ил.
