RU 2232822 C1, 20.07.2004. RU 2356693 C1, 27.05.2009. SU 840141 A1, 23.06.1981. SU 1254032 A1, 30.08.1986. US 2006144480 A1, 06.07.2006.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Изобретатели:
Килов Александр Степанович (RU) Богодухов Станислав Иванович (RU) Ясаков Александр Сергеевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Реферат

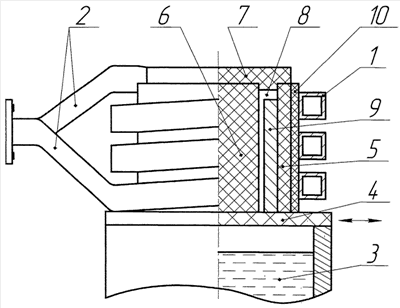

Изобретение относится к термообработке изделий, в частности к устройствам для закалки изделий токами высокой частоты. Индукционно-закалочная установка содержит индуктор с индуктирующим проводом и емкость с закалочной средой. В кольцевом индукторе, соосно ему, установлен тигель без дна со вставкой и крышкой. Тигель, вставка и крышка выполнены из углеграфитового материала, между индуктором и емкостью установлен шибер из электроизоляционного материала, выполненный с возможностью поворота и подвода под тигель. Между тиглем и индуктором установлена электроизоляционная прокладка, причем параметры элементов установки подбирают исходя из соотношений: Дн.т=Двн.и-2д, Двс =Двн.т-2Дпр-1 мм, где Дн.т - наружный диаметр тигля, мм, Двн.и - внутренний диаметр индуктора, мм, д - толщина электроизоляции, мм, Двс - диаметр вставки, мм, Двн.т - внутренний диаметр тигля, мм, Дпр - приведенный диаметр нагреваемых изделий, мм. Технический результат заключается в повышении эксплуатационной стойкости и качества нагрева изделий за счет безокислительного нагрева изделий. 1 ил.
