Варламов Сергей Евгеньевич (RU), Галкин Николай Николаевич (RU), Сафонов Дмитрий Игоревич (RU)
Изобретатели:
Варламов Сергей Евгеньевич (RU) Галкин Николай Николаевич (RU) Сафонов Дмитрий Игоревич (RU)
Патентообладатели:
Варламов Сергей Евгеньевич (RU) Галкин Николай Николаевич (RU) Сафонов Дмитрий Игоревич (RU)
Реферат

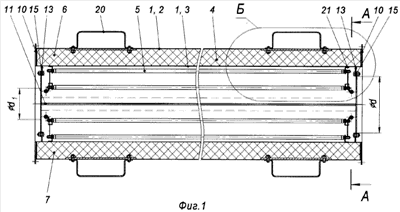

Изобретение относится к устройствам для нагрева и полимеризации нанесенных на изделие изоляционных покрытий и может применяться для полимеризации изоляционного слоя электрического разделителя телеметрической системы, предназначенной для контроля забойных параметров при бурении скважин. Для снижения энергопотребления, массы и наружных габаритов печи, обеспечения полимеризации разделителей с разными габаритными размерами печь содержит корпус с установленными внутри нагревательными элементами, полость между наружной и внутренней стенкой которого заполнена теплоизоляцией, при этом корпус выполнен из двух частей, соединенных с одной стороны петлями, а с другой - замками, с торцов полость между наружной и внутренней стенкой корпуса закрыта кольцевыми секторами, а вдоль стыка полость каждой из двух частей корпуса закрыта полосой, причем наружный диаметр кольцевого сектора выполнен больше наружного диаметра корпуса и образует фланец, в котором выполнены отверстия для соединения двух и более печей в единую печь большей длины. С двух сторон каждой из частей к внутренней стенке корпуса закреплены полукольца диаметром, соответствующим наибольшему диаметру электрического разделителя, в которых выполнены отверстия для крепления регулировочных полуколец, обеспечивающих регламентированный зазор между изоляционным слоем электрического разделителя и нагревательным элементом при разных диаметрах электрического разделителя. 10 з.п. ф-лы, 10 ил.
