| УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ПЕЧНЫХ РОЛИКОВ |  |
Номер публикации патента: 2179691 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F27D003/02 F27B009/28 | | Аналоги изобретения: | SU 365389, 26.03.1973. SU 160196, 16.01.1964. SU 1686292 A1, 23.10.1991. RU 2056027 C1, 10.03.1996. |
| Имя заявителя: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" | | Изобретатели: | Мухаметов Г.Я.
Семишин С.П. | | Патентообладатели: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" |
Реферат | |

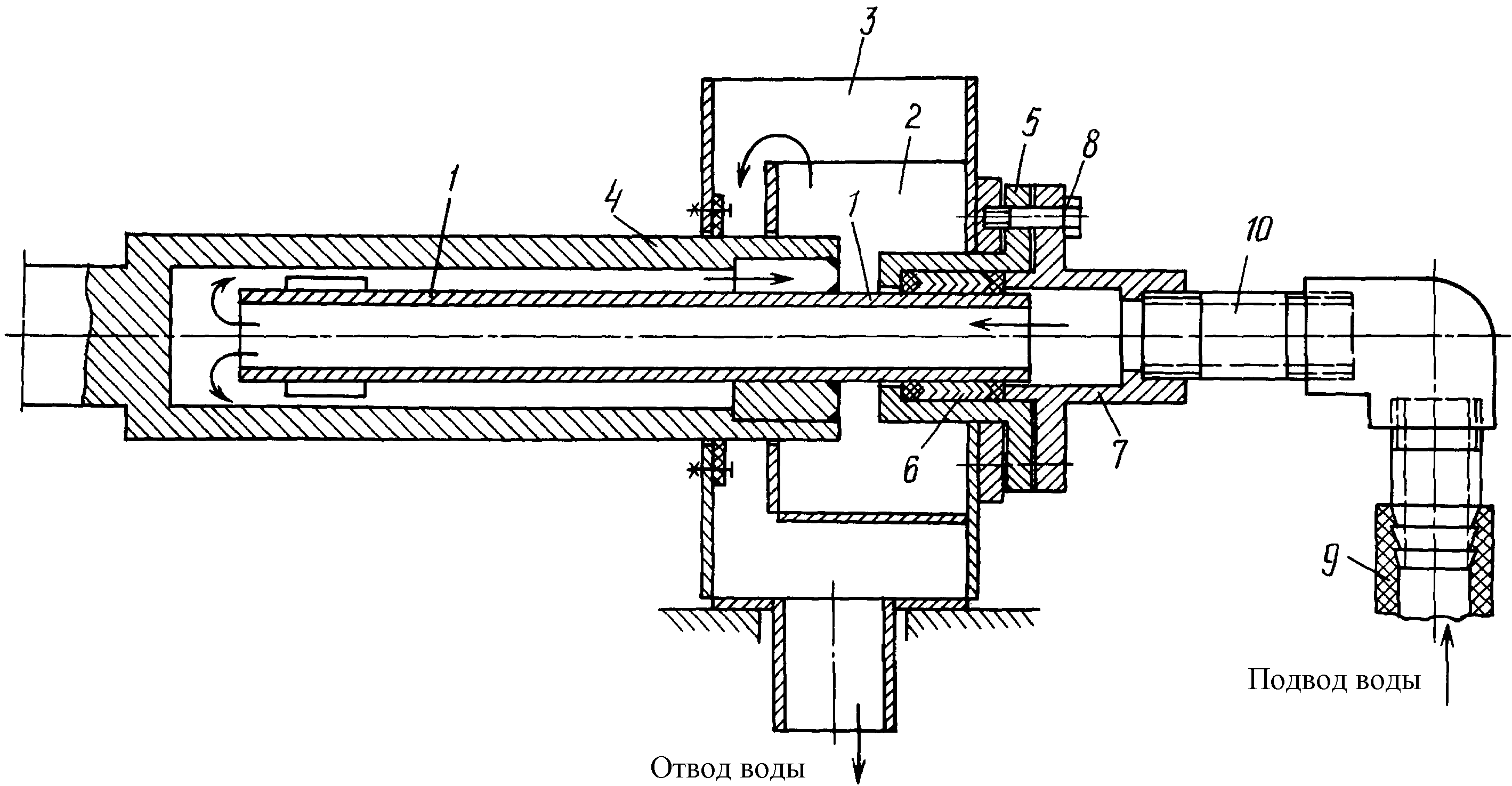

Изобретение относится к механическому оборудованию нагревательных и термических печей и может быть использовано на печных водоохлаждаемых роликах. Техническим результатом является обеспечение максимально надежного уплотнения ролика от утечек воды и повышение надежности работы устройства. Устройство для охлаждения печных роликов состоит из трубы для подачи воды, сливной коробки и воронки. Труба жестко закреплена в цапфе ролика, вращаясь вместе с ним, и в расточке сливной коробки посредством стакана с набором резиновых уплотнений. Стакан скреплен с фланцем и сливной коробкой болтами. Сливная коробка размещена внутри воронки. Вода по гибкому шлангу через ниппель поступает в полость фланца. Далее вода через трубу подается в полость печного ролика. Затем поступает в сливную коробку, заполнив ее, переливается в воронку и далее через отверстие выводится наружу. 1 ил.
|
