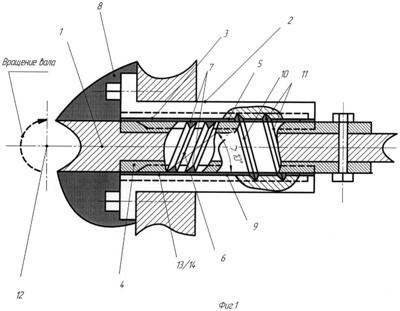

Устройство уплотнения вала шнека печи с сыпучими материалами содержит шнек 1, уплотнительную втулку 2, при этом в зоне уплотнения вал снабжен втулкой 4 из высокопрочного материала и имеет на наружной поверхности 5 спиральные канавки 6 с полированной поверхностью и скатами 7 с углами более 10 градусов для исключения самозаклинивания в канавках сыпучего материала. Упомянутая уплотнительная втулка 2 имеет на внутренней поверхности 9 канавки 10 с полированной поверхностью, выполненные с направлением вращения в противоположную от вращения вала сторону и скатами 11 с углами, исключающими возможность самозаклинивания материала в канавках, причем направление вращения вала обеспечивает выдавливание сыпучего материала 8 обратно в печь 12. Обеспечивается надежное уплотнение вала в горячей зоне печи и низкая стоимость обслуживания. 1 ил.
