SU 1765154 A1, 30.09.1992. SU 1375926 A1, 23.02.1988. SU 1755022 A1, 15.08.1992. WO 2007141307 A2, 13.12.2007. JP 06-018180 A, 25.01.1994.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования Кубанский государственный аграрный университет (RU)
Изобретатели:
Белокур Кирилл Алексеевич (RU) Серга Георгий Васильевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования Кубанский государственный аграрный университет (RU)
Реферат

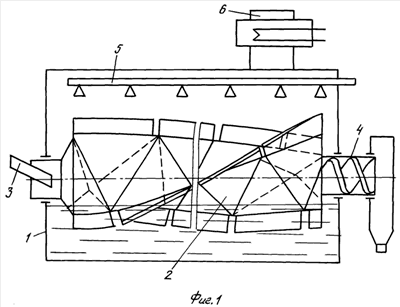

Изобретение может быть использовано в коксохимической, цементной и металлургической промышленности. Устройство для охлаждения сыпучих материалов включает водяную ванну 1 с установленным в ней вращающимся барабаном 2 с карманами охлаждения и средствами для загрузки 3 и выгрузки 4 сыпучих материалов. Барабан выполнен из направляющих элементов, выполненных в виде трех с напусками прямоугольной формы для карманов охлаждения прямоугольных полос, согнутых попеременно в противоположные стороны под углом 140° по надрезам, выполненным под углом 60° друг к другу и к продольным кромкам полос с образованием по длине полосы равносторонних треугольников, расположенных попеременно в противоположные стороны. Полосы соединены одна с другой по продольным кромкам под углом 70° с образованием по внутреннему периметру трех ломаных винтовых канавок основного направления и двух ломаных винтовых канавок противоположного направления, а по наружному периметру трех ломаных винтовых линий основного направления и двух ломаных винтовых линий противоположного направления, в точках излома которых расположены места схождения сторон шести равносторонних треугольников. Изобретение позволяет упростить сборку конструкции и обеспечить продольное перемещение частиц сыпучих материалов от загрузки к выгрузке при горизонтальном расположении барабана. 16 ил.
