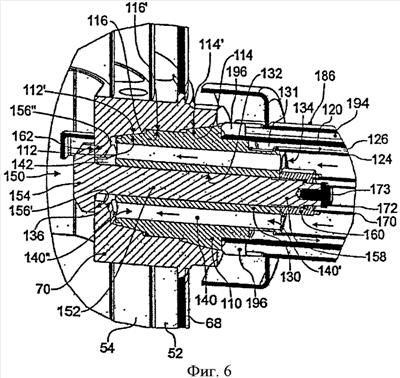

Изобретение относится к многоподовым печам. Многоподовая печь содержит вертикально вращающийся полый вал, включающий, по меньшей мере, один установочный узел гребка и проходящий через все подовые камеры 12, по меньшей мере, один гребок с трубчатой структурой (120, 124, 186) и цельным корпусом (110) заглушки. Последний установлен в гнезде (100), расположенном в установочном гнезде гребка. Оно имеет сквозное отверстие (132) и расположенный вокруг этого сквозного отверстия (132) канал подачи охлаждающей жидкости. В сквозное отверстие (132) плотно входит с возможностью вращения стяжной болт (150). Он имеет головку (154) болта, которая посредством вращения имеет возможность введения и выведения из зацепления с опорной поверхностью (162) на установочном узле гребка. Резьбовой конец (158) стяжного болта (150) выступает из сквозного отверстия (132) на задней части корпуса (110) заглушки. Резьбовая муфта (160), которая навинчивается на резьбовой конец (158), опирается на опорную поверхность (162) задней части корпуса заглушки для оказания зажимного усилия на стяжной болт (150). Изобретение обеспечивает компактную систему для соединения гребков с вертикально вращающимся валом при их надежном фиксировании и легкой замене, крепежные средства гребка хорошо защищены от механических деформаций и перегрева гребка. 20 з.п. ф-лы, 7 ил.
