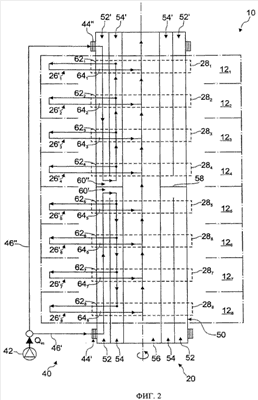

Изобретение относится к многоподовой печи. Многоподовая печь содержит газовую систему охлаждения для ее центрального вала (20) и для ее гребков (26). Газовая система охлаждения включает внутри вала (20) кольцеобразный основной канал (54, 54') распределения для подачи охлаждающего газа в гребки (26) и центральный отводящий канал (56) для откачивания покидающего гребки (26) охлаждающего газа. Газовая система охлаждения также содержит кольцеобразный основной канал (52, 52') подачи, окружающий кольцеобразный основной канал (54, 54') распределения, и ограниченный снаружи наружной оболочкой (50) вала. Впускное отверстие (44', 44'') охлаждающего газа соединено с кольцеобразным основным каналом (52, 52') подачи. Проход (60', 60'') охлаждающего газа между кольцеобразным основным каналом (52, 52') подачи и кольцеобразным основным каналом (54, 54') распределения находится на расстоянии от впускного отверстия (44', 44'') охлаждающего газа, так что охлаждающий газ, подаваемый к впускному отверстию (44', 44'') охлаждающего газа, должен протекать через кольцеобразный основной канал (52, 52') подачи через несколько подовых камер (12), прежде чем он будет протекать через проход (60', 60'') охлаждающего газа в кольцеобразный основной канал (54, 54') распределения. Изобретение обеспечивает равномерное газовое охлаждение вала и гребков. 25 з.п. ф-лы, 7 ил.
