RU 2321809 С2, 20.08.2007. RU 2079079 C1, 10.05.1997. SU 1011974 A, 15.04.1983. RU 2213918 C1, 10.10.2003. AT 401301 B, 26.08.1996.
Имя заявителя:
Открытое акционерное общество "Липецкстальпроект" (RU)
Изобретатели:
Конев Виктор Александрович (RU) Мамаев Андрей Наумович (RU) Литвинова Галина Дмитриевна (RU) Конев Михаил Викторович (RU)
Патентообладатели:
Открытое акционерное общество "Липецкстальпроект" (RU)
Реферат

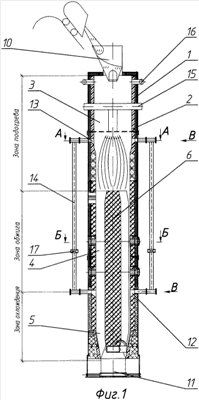

Изобретение может быть использовано для обжига кусковых карбонатных материалов в металлургии, химической и строительной промышленности. Шахтная печь содержит футерованную шахту с зонами подогрева, обжига и охлаждения, керамический керн, имеющий каналы, сообщающиеся с топливосжигающими устройствами и полостью печи, загрузочное и разгрузочное устройства, а также топливосжигающие устройства керновые и периферийные, установленные на верхнем и нижнем ярусах зоны обжига. Печь снабжена устройствами для отбора горячего воздуха из зоны охлаждения и продуктов сгорания из нижней части зоны обжига и подачи их в зону подогрева, выполненными в виде радиальных горизонтальных каналов в футеровке печи, расположенных в верхней части зоны охлаждения и средней части зоны подогрева, сообщающихся с рабочим пространством печи и соединенных между собой трубопроводами, расположенными вне рабочего пространства печи. Изобретение позволяет повысить качество обжига за счет организации в зоне обжига противотока и прямотока продуктов сгорания и обжигаемого материала, а также увеличивает зону обжига за счет сокращения зоны охлаждения при сохранении теплотехнических характеристик зон подогрева и охлаждения и при сохранении общей высоты печи. 2 з.п. ф-лы, 4 ил.
