US 3630439 А1, 28.12.1971. SU 781134 А1, 23.11.1980. SU 967904 А1, 23.10.1982. SU 416299 А1, 11.04.1974. US 6637586 В1, 28.10.2003.
Имя заявителя:
ВАЛУТЕК АБ (SE)
Изобретатели:
ЛАРССОН Микаэль (SE)
Патентообладатели:
ВАЛУТЕК АБ (SE)
Приоритетные данные:
07.07.2006 SE 0601523-4
Реферат

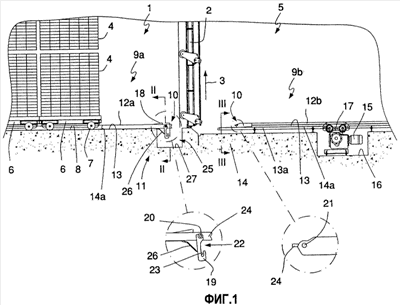

Изобретение относится к устройству для транспортировки лесоматериалов сквозь сушильную печь. Устройство для транспортировки лесоматериала сквозь сушильную камеру в сушильной печи содержит одно или множество движущихся по рельсам управляемых транспортных устройств (6), загруженных пакетами (4) лесоматериала, которые под воздействием приводного средства движутся вперед по рельсам (8) сквозь сушильную камеру (1) и из нее сквозь выходной затвор (2), расположенный в соединении с сушильной камерой, приводное устройство для которых содержит передающий движение, совершающий возвратно-поступательные перемещения приводной элемент, выполненный с возможностью движения параллельно рельсам, при этом приводной элемент удлинен и имеет один конец, расположенный в сушильной камере, и второй конец, который через трансмиссию (17) находится в передающем движение соединении с приводным узлом (15), расположенным вне сушильной камеры так, что транспортные устройства подаются вперед путем взаимодействия с пальцами (18), расположенными вдоль приводного элемента, при этом передающий движения приводной элемент содержит приводную комбинацию, образованную двумя удлиненными первым и вторым приводными компонентами (9а, 9b), которые при работе сушильной печи разделены друг от друга и расположены на противоположных сторонах выходного затвора (2), но где концы первого и второго приводных компонентов (9а, 9b) снабжены взаимодействующим захватывающим средством (10), которое, когда выходной затвор открыт под воздействием управляющего средства (11), могут сцепляться и расцепляться и где приводная комбинация, образованная таким взаимодействием, работает под воздействием внешней приводной части (9b), которая через трансмиссию (17) находится в передающем движение соединении с приводным двигателем (15), расположенным вне сушильной камеры. Изобретение должно обеспечить управление климатом сушки, снизить расходы на ремонт и тем самым повысить общую производительность сушильной печи. 13 з.п. ф-лы, 6 ил.
