СПОСОБ СУШКИ ДРЕВЕСНЫХ ЗАГОТОВОК И УСТАНОВКА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Номер публикации патента: 2182291

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000120987/06		Получить полное описание патента

Реферат

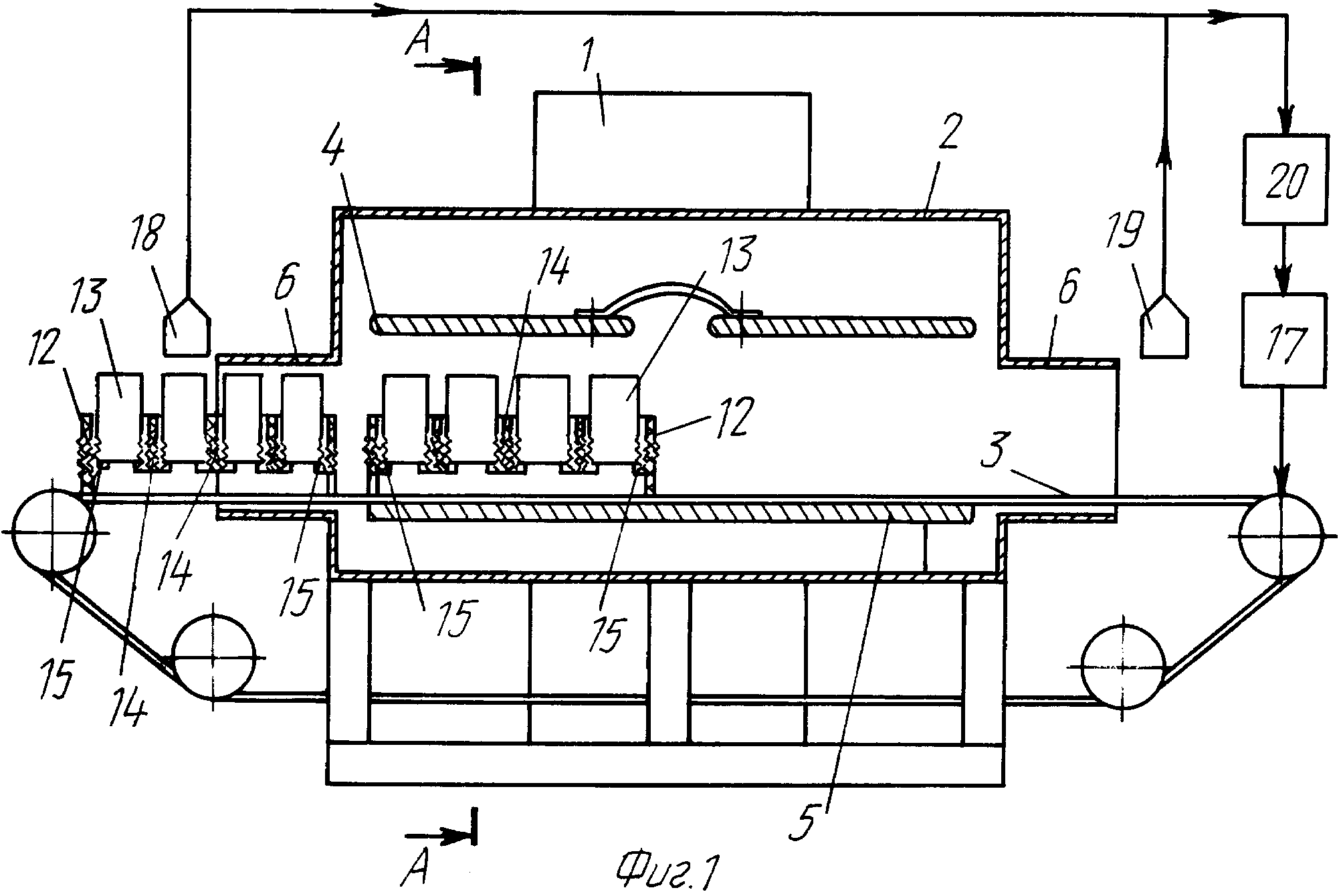

Изобретение относится к деревообработке, а именно к технологии конвейерной сушки древесных заготовок в высокочастотном (ВЧ) электрическом поле, в том числе к сушке предварительно уплотненных древесных заготовок. Сущность изобретения состоит в том, что в способе конвейерной сушки древесных заготовок путем их нагрева в ВЧ электрическом поле между горизонтально ориентированными пластинчатыми электродами 4, 5 рабочего конденсатора в сушильной камере 2 с одновременной подачей воздуха в камеру 2 и вытяжкой его из верхней части камеры 2 согласно изобретению заготовки 13 устанавливают торцевыми поверхностями перпендикулярно вектору напряженности электрического поля, причем заготовки 13 размещают таким образом, что их нижние торцевые поверхности расположены выше уровня поверхности конвейерной ленты 3, при этом осуществляют принудительный обдув заготовок 13 подогретым воздухом, подаваемым под нижние торцы заготовок 13. Сущность изобретения состоит также в том, что установка для осуществления способа, включающая ВЧ генератор 1, сушильную камеру 2 с помещенным в ней верхним и нижним пластинчатыми электродами 4, 5 рабочего конденсатора, конвейерную ленту 3 для перемещения древесных заготовок 13 через сушильную камеру 2 между электродами 4, 5 систем подвода воздуха в сушильную камеру и по меньшей мере одно отверстие 11 для вытяжки воздуха, расположенное в верхней части сушильной камеры 2, согласно изобретению содержит размещенные на конвейерной ленте 3 контейнеры 12 прямоугольной формы для установки в них заготовок 13 в вертикальном положении, имеющие боковые стенки и ряд прямоугольных перегородок 14, перегородки и параллельные им боковые стенки контейнера снабжены горизонтальными боковыми выступами, расположенными выше опорной поверхности контейнера 12 и образующими опорные площадки под краевые участки нижних торцов заготовок 13, одна из стенок контейнера 12, перпендикулярная вертикальным перегородкам, имеет в нижней части щелевой проем 16, выполненный по длине стенки на высоту, соответствующую уровню расположения горизонтальных боковых выступов, система подвода воздуха установки выполнена в виде калорифера 7 с вентилятором 8, соединенных посредством трубопровода 9 с трубчатыми распределителями 10, установленными по длине конвейерной ленты 3 выходными отверстиями внутрь камеры 2 на уровне, обеспечивающем проход воздуха сквозь щелевые проемы 16 в стенках контейнеров 12, при этом контейнеры 12 размещены на конвейерной ленте 3 так, что их щелевые проемы 16 обращены к выходным отверстиям трубок распределителей 10 воздуха. Изобретение обеспечивает создание технологии ВЧ-сушки, пригодной для древесных заготовок с различной формой поперечного сечения, в том числе для предварительно уплотненных заготовок. 2 с. и 1 з.п. ф-лы, 3 ил.
