| ПЕРЕДВИЖНОЙ ТЕПЛОГЕНЕРАТОР |  |
Номер публикации патента: 2178119 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F23L015/04 F26B023/02 F24H003/00 | | Аналоги изобретения: | SU 293163 А, 15.01.1971. SU 1545052 A1, 23.02.1990. SU 1241046 A1, 30.06.1986. SU 515914 А, 30.05.1976. SU 162617 А, 08.05.1964. US 3565406 А, 23.02.1971. |
| Имя заявителя: | Федеральное Государственное унитарное предприятие Конструкторское бюро химавтоматики | | Изобретатели: | Алтухов Р.В.
Дашунин Н.В.
Иванов В.А.
Кривопусков Д.А.
Рачук В.С.
Савин С.А.
Сорокин И.Н.
Сухов А.И.
Трубников А.В.
Шевцов А.П. | | Патентообладатели: | Федеральное Государственное унитарное предприятие Конструкторское бюро химавтоматики |
Реферат | |

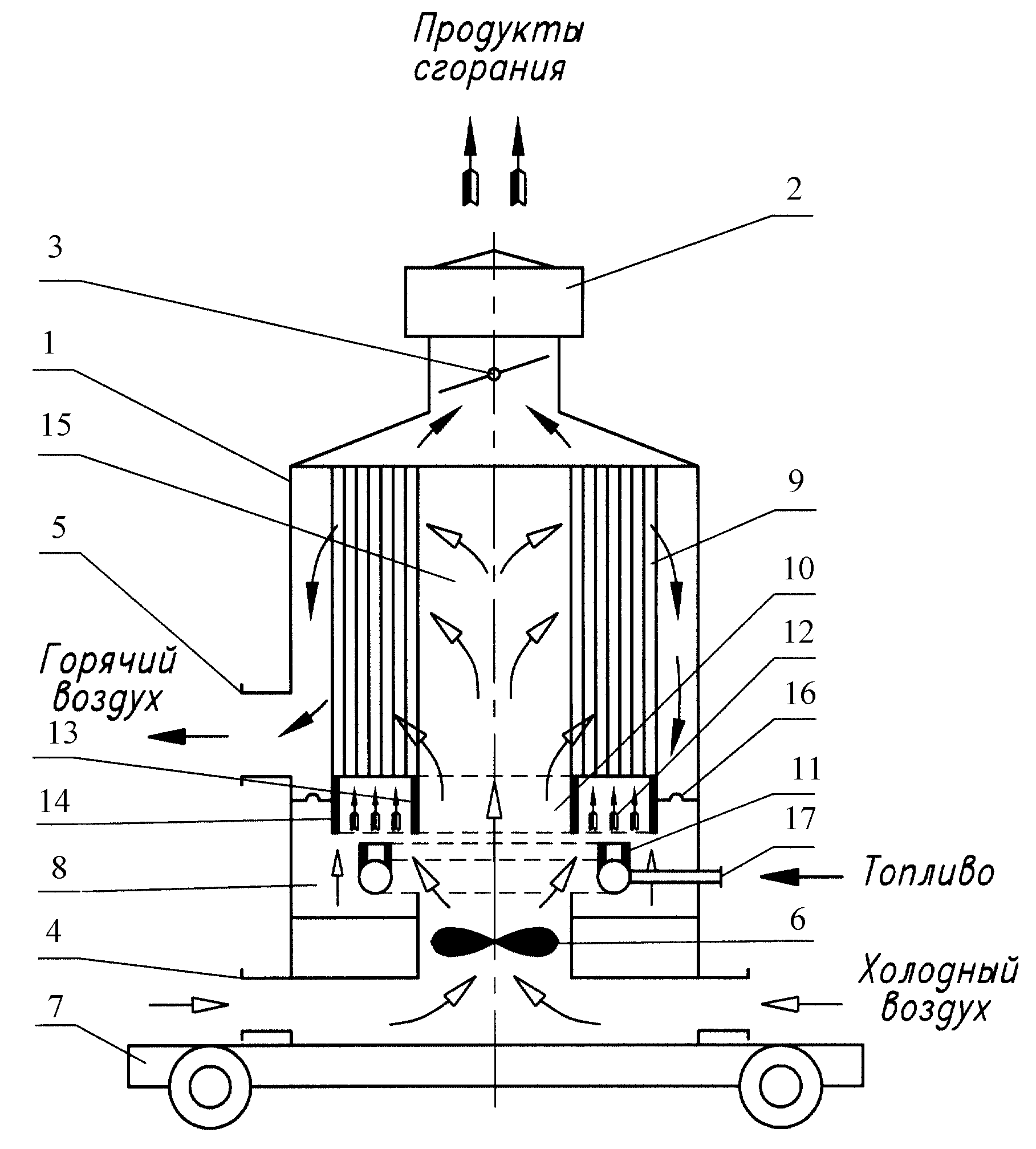

Изобретение относится к теплотехнике, а конкретно к передвижным теплогенераторам, используемым, например, для подогрева помещений в холодное время года и других объектов горячим воздухом. Сущность изобретения в том, что в передвижном теплогенераторе, содержащем закрепленный на тележке корпус с выхлопной трубой с шибером и каналами подвода и отвода нагреваемого воздуха, внутри которого расположены нагнетатель воздуха, камера сгорания с горелочным устройством, теплообменник с центральным каналом, и топливную магистраль, корпус с выхлопной трубой установлен на тележке вертикально, центральный канал образован кольцевыми рядами вертикальных труб, сообщающих полость камеры сгорания с выхлопной трубой, а камера сгорания в верхней части ограничена кольцевой полостью, образованной двумя концентрическими цилиндрами, установленными над горелочным устройством. Для компенсации температурного удлинения труб и герметизации полости камеры сгорания внешний концентрический цилиндр соединен с корпусом посредством диафрагмы. Для организации устойчивого процесса горения топлива и полноты его сгорания горелочное устройство выполнено тороидальной формы. В предложенном теплогенераторе исключается скопление топливовоздушной смеси, что обеспечивает безопасную эксплуатацию теплогенератора. Улучшение теплопередачи достигнуто применением вертикального трубного пучка с поперечным смыванием его воздухом. Упрощение конструкции теплогенератора достигается за счет возможности реализации существующих технологий. Вышеизложенное обеспечивает высокую надежность предложенного теплогенератора. 1 з. п. ф-лы, 1 ил.
|
